نرم‌افزار اتوکد ساختمان؛ آموزش طراحی نقشه‌های مهندسی AutoCAD Architecture
نرم‌افزار اتوکد معماری (AutoCAD Architecture) یکی از ابزارهای قدرتمند و تخصصی در زمینه طراحی و مدل‌سازی ساختمان‌ها است که به مهندسان، معماران و طراحان امکان ایجاد نقشه‌های دقیق و حرفه‌ای را می‌دهد. این نرم‌افزار به عنوان یک نسخه تخصصی‌تر از اتوکد معمولی (AutoCAD) طراحی شده و با ویژگی‌های ویژه‌ای برای نیازهای معماری و ساخت‌وساز تجهیز شده است. در این مقاله، به آموزش اساسی طراحی نقشه‌های مهندسی با استفاده از این نرم‌افزار می‌پردازیم و نکات کلیدی را برای شروع کار بررسی می‌کنیم.

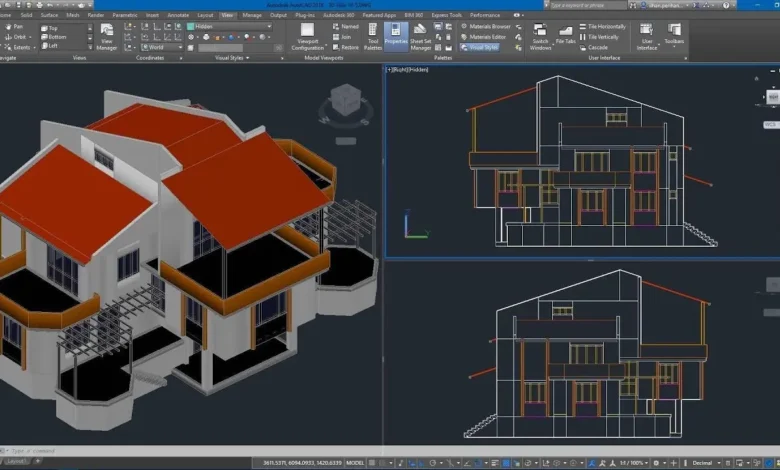

معرفی نرم‌افزار اتوکد معماری
اتوکد معماری یک افزونه ویژه برای اتوکد است که به کاربران امکان طراحی سه‌بعدی و دو‌بعدی ساختمان‌ها را با دقت بالا می‌دهد. این نرم‌افزار با ارائه ابزارهای تخصصی مانند ایجاد دیوارها، پنجره‌ها، درها، سقف‌ها و سیستم‌های مکانیکی و الکتریکی، فرآیند طراحی را ساده‌تر و سریع‌تر می‌کند. همچنین، امکانات همکاری تیمی، مدیریت پروژه و تولید مستندات فنی را نیز فراهم می‌آورد.
یکی از مزیت‌های اصلی این نرم‌افزار، سازگاری کامل آن با استانداردهای صنعتی و معماری است. این ویژگی به ویژه برای پروژه‌های بزرگ و پیچیده بسیار مهم است، زیرا اطمینان از دقت و یکپارچگی نقشه‌ها را فراهم می‌آورد.
آموزش طراحی نقشه‌های مهندسی با اتوکد معماری

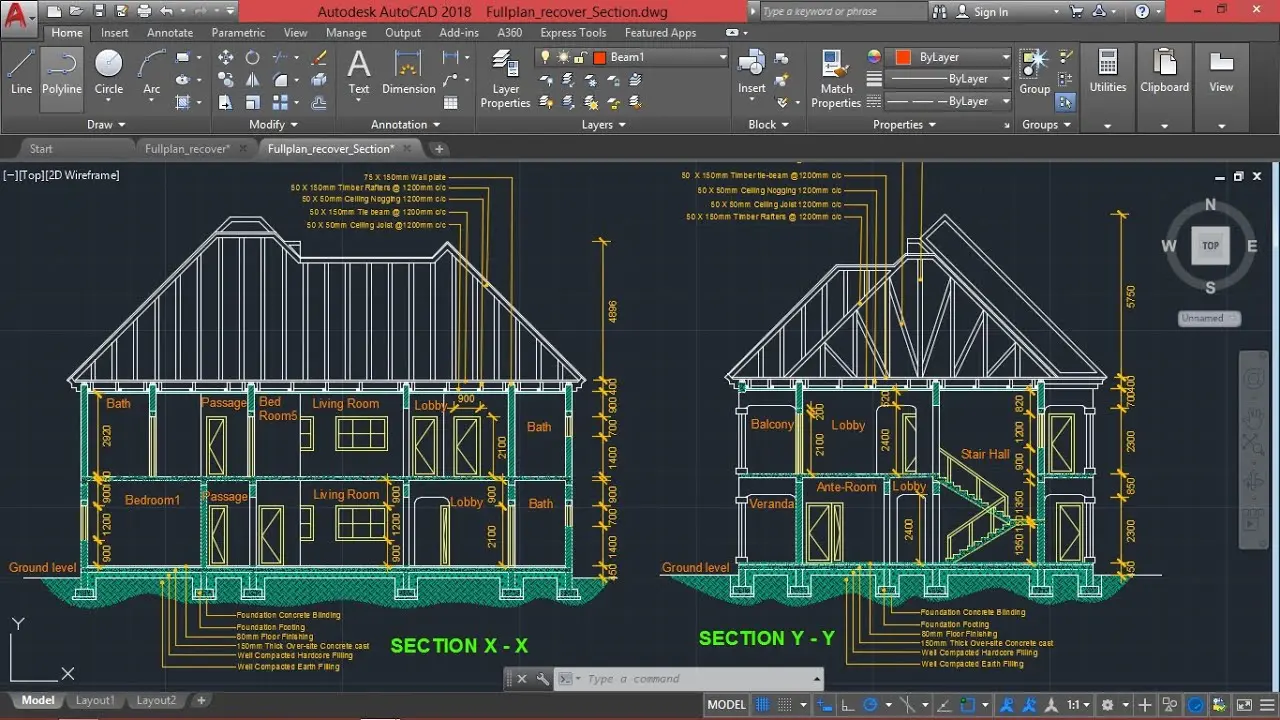

برای شروع طراحی با اتوکد معماری، باید با محیط کاربری و ابزارهای اصلی آشنا شوید. در این بخش، به برخی از مراحل اساسی طراحی می‌پردازیم:
1. ایجاد یک پروژه جدید
اولین قدم در طراحی با اتوکد معماری، ایجاد یک پروژه جدید است. برای این کار:
- نرم‌افزار را اجرا کرده و از منوی “فایل” گزینه “پروژه جدید” را انتخاب کنید.
- در پنجره بازشده، نوع پروژه مورد نظر (مانند یک ساختمان مسکونی یا تجاری) را انتخاب کنید.
- با استفاده از ابزارهای پیش‌فرض، ابعاد و مقیاس پروژه را تنظیم کنید.

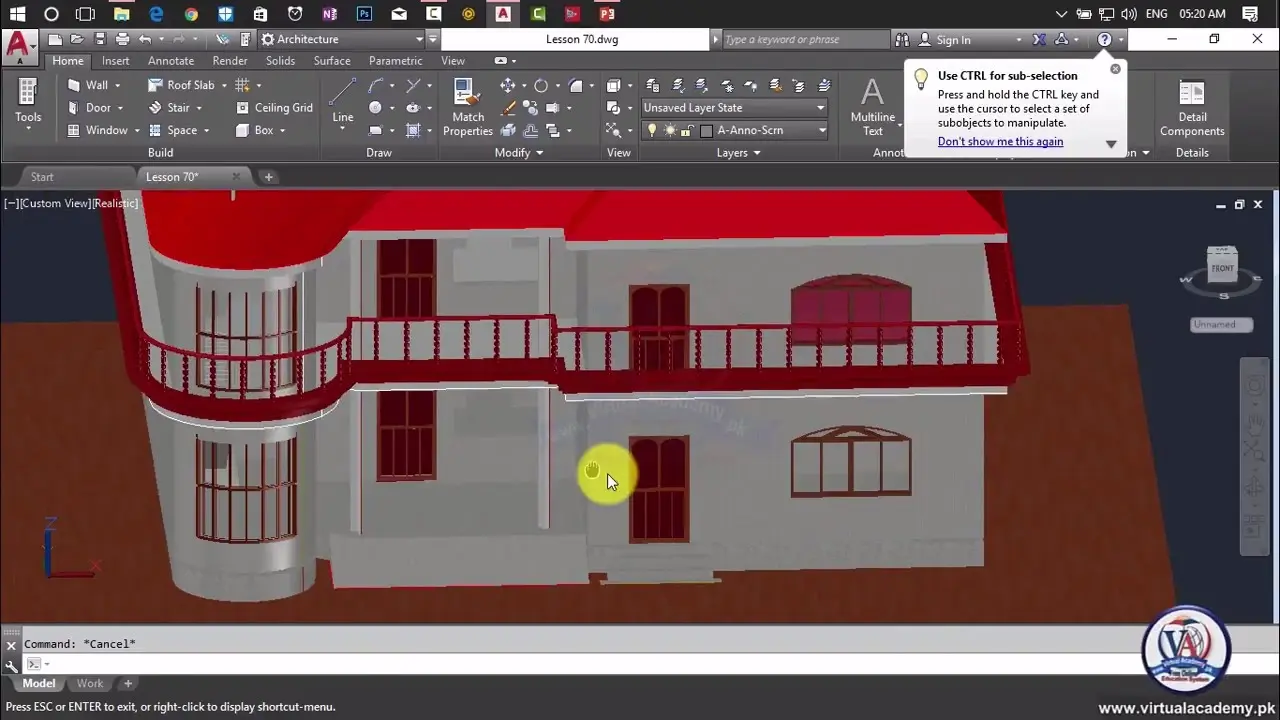

2. طراحی دیوارها و تقسیمات داخلی
دیوارها یکی از عناصر اساسی در طراحی ساختمان هستند. در اتوکد معماری، می‌توانید با استفاده از ابزار “دیوار” (Wall)، دیوارهای مختلفی با ضخامت و مواد مختلف ایجاد کنید. برای مثال:
- ابزار “دیوار” را از نوار ابزار انتخاب کنید.
- موقعیت دیوار را در نقشه مشخص کرده و با کلیک چپ ماوس، نقطه شروع و پایان دیوار را تعیین کنید.
- در پنجره بازشده، مشخصات دیوار مانند ضخامت، نوع مصالح و ویژگی‌های دیگر را تنظیم کنید.
برای ایجاد تقسیمات داخلی مانند دیوارهای داخلی یا دیوارهای تقسیم‌کننده، می‌توانید از همان ابزار استفاده کنید و با تنظیمات مختلف، دیوارهای مورد نظر را طراحی کنید.
3. اضافه کردن درها و پنجره‌ها
پس از طراحی دیوارها، می‌توانید درها و پنجره‌ها را به دیوارها اضافه کنید. برای این کار:
- ابزار “در” یا “پنجره” را از نوار ابزار انتخاب کنید.
- موقعیت مورد نظر را روی دیوار مشخص کرده و با کلیک، در یا پنجره را قرار دهید.
- در پنجره بازشده، ابعاد، نوع و مشخصات فنی در یا پنجره را تنظیم کنید.
اتوکد معماری امکانات زیادی برای شخصی‌سازی درها و پنجره‌ها دارد، مانند انتخاب نوع بازشو، جنس و رنگ.
4. طراحی سقف و کف
سقف و کف نیز از عناصر مهم در طراحی ساختمان هستند. در اتوکد معماری، می‌توانید با استفاده از ابزارهای “سقف” و “کف”، این عناصر را طراحی کنید. برای مثال:
- ابزار “سقف” را انتخاب کرده و با مشخص کردن نقاط، شکل سقف را تعیین کنید.
- در پنجره تنظیمات، نوع سقف (مانند سقف شیروانی یا مسطح) و مشخصات فنی را تنظیم کنید.
- برای کف نیز همین فرآیند را تکرار کنید و با توجه به نیاز پروژه، کف‌ها را طراحی کنید.

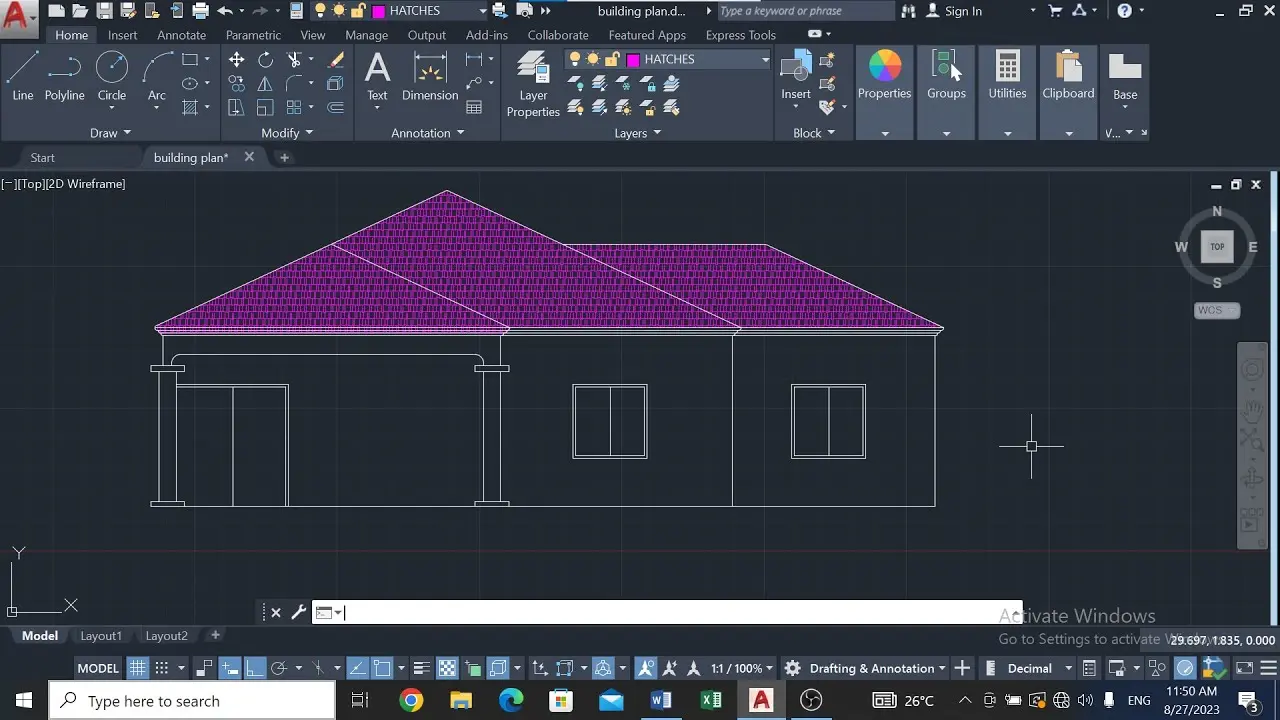

5. ایجاد نقشه‌های فنی و مستندات
یکی از مهم‌ترین کاربردهای اتوکد معماری، تولید نقشه‌های فنی و مستندات پروژه است. این نرم‌افزار امکانات زیادی برای ایجاد نقشه‌های دو‌بعدی و سه‌بعدی، لیست‌های مواد، و گزارش‌های فنی را فراهم می‌آورد. برای مثال:
- با استفاده از ابزار “نما” (View)، می‌توانید نمای سه‌بعدی ساختمان را ایجاد کنید.
- ابزار “لیست مواد” (Material Takeoff) برای تولید لیست دقیق مصالح مورد نیاز پروژه استفاده می‌شود.
- با استفاده از ابزار “چاپ” (Plot)، می‌توانید نقشه‌ها را با کیفیت بالا چاپ یا به فرمت‌های مختلف صادر کنید.
این امکانات به شما کمک می‌کنند تا در فرآیند ساخت‌وساز، دقت و سرعت بیشتری داشته باشید و از خطاهای احتمالی جلوگیری کنید.
نکات مهم در طراحی با اتوکد معماری
برای استفاده مؤثر از اتوکد معماری، باید به برخی نکات مهم توجه کنید:
- آشنا بودن با استانداردها: قبل از شروع طراحی، با استانداردهای ملی و بین‌المللی مربوط به نقشه‌کشی ساختمان آشنا شوید.
- استفاده از لایه‌ها (Layers): برای سازماندهی بهتر نقشه، از لایه‌ها استفاده کنید. هر عنصر مانند دیوار، پنجره یا سقف را در لایه‌های جداگانه قرار دهید.
- دقت در واحدها: اطمینان حاصل کنید که واحدهای اندازه‌گیری در پروژه با واحدهای استاندارد سازگار هستند.
- بازبینی مداوم: پس از هر مرحله طراحی، نقشه را بررسی کنید تا از دقت و یکپارچگی آن اطمینان حاصل کنید.
همچنین، استفاده از آموزش‌های رسمی و منابع معتبر برای یادگیری بیشتر این نرم‌افزار بسیار توصیه می‌شود. با تمرین و تجربه، می‌توانید مهارت‌های خود را در طراحی با اتوکد معماری بهبود بخشید.
نتیجه‌گیری
اتوکد معماری یک ابزار قدرتمند برای طراحی و مدل‌سازی ساختمان‌ها است که به مهندسان و معماران امکان ایجاد نقشه‌های دقیق و حرفه‌ای را می‌دهد. با یادگیری مراحل اساسی طراحی و استفاده از امکانات این نرم‌افزار، می‌توانید فرآیند طراحی را ساده‌تر و سریع‌تر کنید و کیفیت پروژه‌های خود را بهبود بخشید.
