لوله‌کشی ساختمان؛ اصول طراحی و اجرای تأسیسات آب و فاضلاب Plumbing Systems
لوله‌کشی ساختمان به عنوان ستون فقرات تأمین آب آشامیدنی، آب گرم، فاضلاب و گاز طبیعی، نقش حیاتی در بهبود کیفیت زندگی ساکنان دارد. طراحی صحیح این سیستم‌ها نه تنها باعث بهره‌وری انرژی می‌شود، بلکه از بروز مشکلات ناخواسته نظیر نشتی، بوی نامطبوع و خرابی‌های هزینه‌بر جلوگیری می‌کند. در این مقاله به بررسی اصول اساسی طراحی و اجرای تأسیسات آب و فاضلاب پرداخته و نکات کلیدی مهندسی لوله‌کشی را برای معماران، مهندسان سازه و کارفرمایان روشن می‌کنیم.
مفهوم کلی لوله‌کشی ساختمان
سیستم لوله‌کشی شامل شبکه‌ای از لوله‌ها، اتصالات، شیرها، فیلترها و تجهیزات کمکی است که آب پاک، آب گرم، فاضلاب و گاز را به نقاط مختلف ساختمان منتقل می‌کند. این سیستم‌ها معمولاً به دو بخش اصلی تقسیم می‌شوند: سیستم آب سرد و گرم که برای آشامیدن، شستشو و استفاده‌های خانگی طراحی می‌شود، و سیستم فاضلاب که آب‌های کثیف را به شبکه فاضلاب شهری یا مخازن بازیافت می‌برد.
فازهای طراحی لوله‌کشی
۱. بررسی نیازهای آب‌رسانی
در مرحله ابتدایی، مهندسان باید با استفاده از استانداردهای ملی (مانند آیین‌نامه‌های آب و فاضلاب) و اطلاعات دقیق پروژه، بارآب (دبی) مورد نیاز هر طبقه و هر واحد را محاسبه کنند. این محاسبه بر پایه تعداد ساکنین، تعداد وسایل بهداشتی (دوش، توالت، سینک) و مصرف متوسط روزانه انجام می‌شود.
۲. انتخاب مواد و قطر لوله‌ها
انتخاب مناسب مواد لوله (پلی‌اتیلن، مس، استیل یا PVC) بر اساس فشار کاری، دمای آب، هزینه و دوام بسیار مهم است. برای آب سرد معمولاً لوله‌های PPR یا CPVC با قطر ۲۵ تا ۴۰ میلیمتر استفاده می‌شود، در حالی که لوله‌های مسی یا استیل برای آب گرم و گاز مناسب‌ترند. در انتخاب قطر لوله‌ها باید از معادله هزنیک برای محاسبه افت فشار و حفظ سرعت جریان مناسب (حدود ۱.۲ تا ۲ متر بر ثانیه) بهره گرفت.
۳. طراحی مسیر لوله‌ها

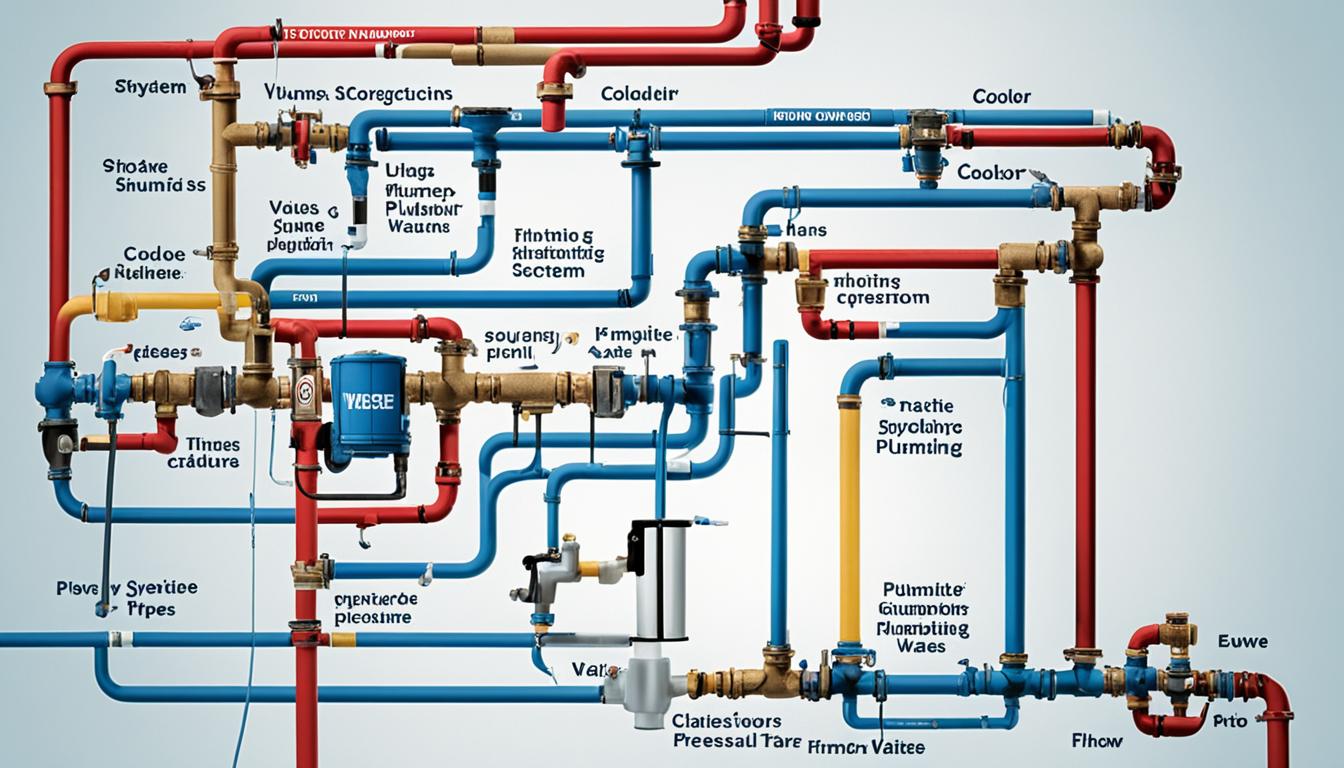

مسیر لوله‌ها باید به گونه‌ای باشد که از تداخل با سایر تأسیسات (برق، تهویه، ساختارهای بتنی) جلوگیری شود. استفاده از نقشه‌های سه‌بعدی BIM (Building Information Modeling) به مهندسان امکان می‌دهد تا پیش از اجرایی شدن، تداخلات را شناسایی و اصلاح کنند. در این مرحله می‌توان از
بهره برد.
استانداردهای اجرایی و نکات مهم نصب
۱. رعایت فاصله‌های ایمنی
برای جلوگیری از آسیب‌های مکانیکی، لوله‌های آب سرد باید حداقل ۲۵ سانتی‌متر از سطوح ساختمانی و ۱۵ سانتی‌متر از لوله‌های گاز قرار گیرند. همچنین، لوله‌های فاضلاب باید از مسیرهای عبور عبور نکنند تا خطر بوی نامطبوع و آلودگی را کاهش دهند.
۲. استفاده از اتصالات معتبر
تمامی اتصالات باید از تولیدکنندگان معتبر و با گواهینامه کیفیت باشند. برای لوله‌های PPR از اتصالات فشاری (push‑fit) یا جوشی با گره‌کوب استفاده می‌شود که در برابر فشار داخلی و دمای بالا مقاوم هستند. در نصب لوله‌های مسی، جوشکاری باید توسط تکنسین‌های ماهر و تحت نظارت مهندس انجام گیرد.
۳. تست فشار و بازرسی نهایی
پس از اتمام نصب، سیستم باید تحت فشار کاری (حداقل ۱٫۵ برابر فشار کاری طراحی) برای حداقل ۱۵ دقیقه تست شود. این کار به شناسایی نشتی‌های کوچک، نقاط ضعف در اتصالات و نقص‌های ساختاری کمک می‌کند. پس از تست فشار، یک بازرسی نهایی توسط مهندس نظارت می‌شود تا اطمینان حاصل شود که تمامی استانداردهای ملی رعایت شده‌اند.
سیستم فاضلاب: طراحی و نکات کلیدی
طراحی فاضلاب شامل دو بخش اصلی است: سیستم جمع‌آوری فاضلاب داخلی و سیستم انتقال به شبکه فاضلاب شهری یا مخزن بازیافت. در این بخش، مهم‌ترین نکات عبارتند از:
- استفاده از لوله‌های PVC یا HDPE با قطر مناسب (حداقل ۸۰ میلیمتر برای ساختمان‌های متوسط) برای کاهش خطر انسداد.
- قرار دادن شیب مناسب (حداقل ۲٪) برای جریان گرانشی فاضلاب به سمت مخازن یا خطوط اصلی.
- نصب شیرهای تهویه (V‑vent) برای جلوگیری از ایجاد خلا و فشار منفی در سیستم.
نگهداری و مدیریت پس از اجرا
یک سیستم لوله‌کشی موفق نه تنها در مرحله طراحی و اجرا بلکه در دوره نگهداری نیز باید به خوبی مدیریت شود. برنامه‌ریزی برای بازرسی‌های دوره‌ای، تمیز کردن فاضلاب با استفاده از مواد شیمیایی سازگار و تعمیرات پیشگیرانه می‌تواند عمر مفید لوله‌ها را تا ۵۰ سال افزایش دهد. در این راستا، استفاده از سیستم‌های مانیتورینگ فشار و جریان (SCADA) برای تشخیص زودهنگام نشتی‌ها و مشکلات عملکردی توصیه می‌شود.
پیشنهادهای بهبود برای پروژه‌های نوین
با پیشرفت فناوری‌های نوین، می‌توان بهبودهای قابل توجهی در لوله‌کشی ساختمان اعمال کرد:
- استفاده از لوله‌های هوشمند: لوله‌های مجهز به حسگرهای فشار و دما که اطلاعات را به‌صورت بلادرنگ به مرکز کنترل ارسال می‌کنند.
- بازیافت آب خاکستری: طراحی سیستم‌های دوگانه برای استفاده مجدد از آب شستشو در توالت‌ها یا سیستم‌های سرمایش.
- بهینه‌سازی انرژی: نصب سیستم‌های حرارتی بازگشتی (heat recovery) برای استفاده از انرژی حرارتی آب گرم خروجی.
نتیجه‌گیری
لوله‌کشی ساختمان، ترکیبی از مهندسی دقیق، انتخاب مواد مناسب و رعایت استانداردهای بین‌المللی است. با برنامه‌ریزی دقیق در فازهای طراحی، اجرا و نگهداری، می‌توان سیستم‌های آب و فاضلاب با کارایی بالا، ایمن و پایدار ایجاد کرد. در نهایت، توجه به جزئیات فنی، استفاده از فناوری‌های نوین و انجام بازرسی‌های دوره‌ای، کلید موفقیت در پروژه‌های لوله‌کشی مدرن می‌باشد.

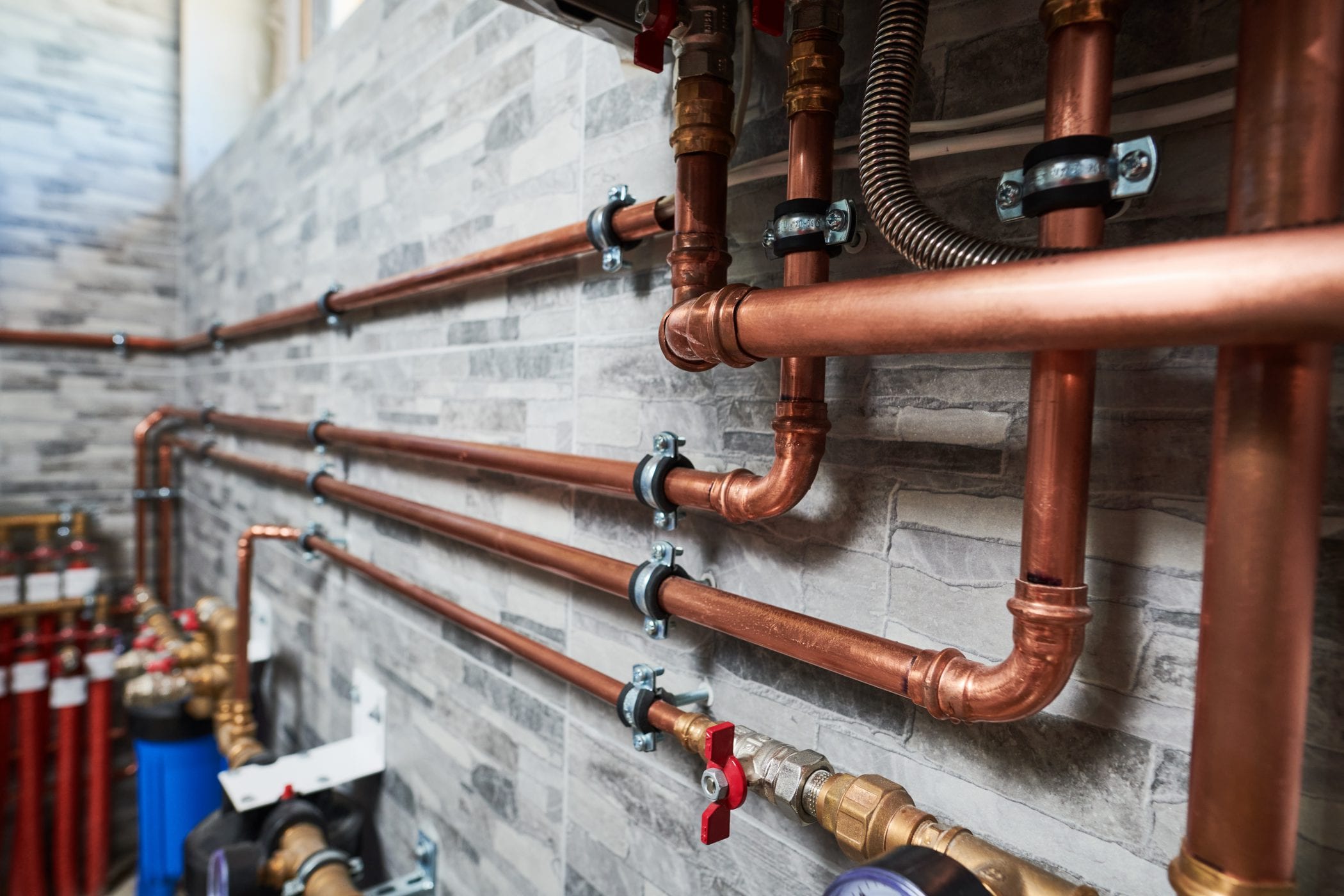

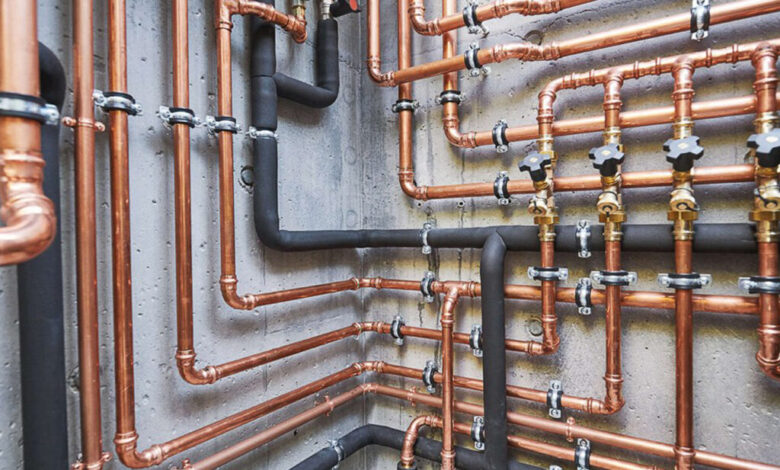

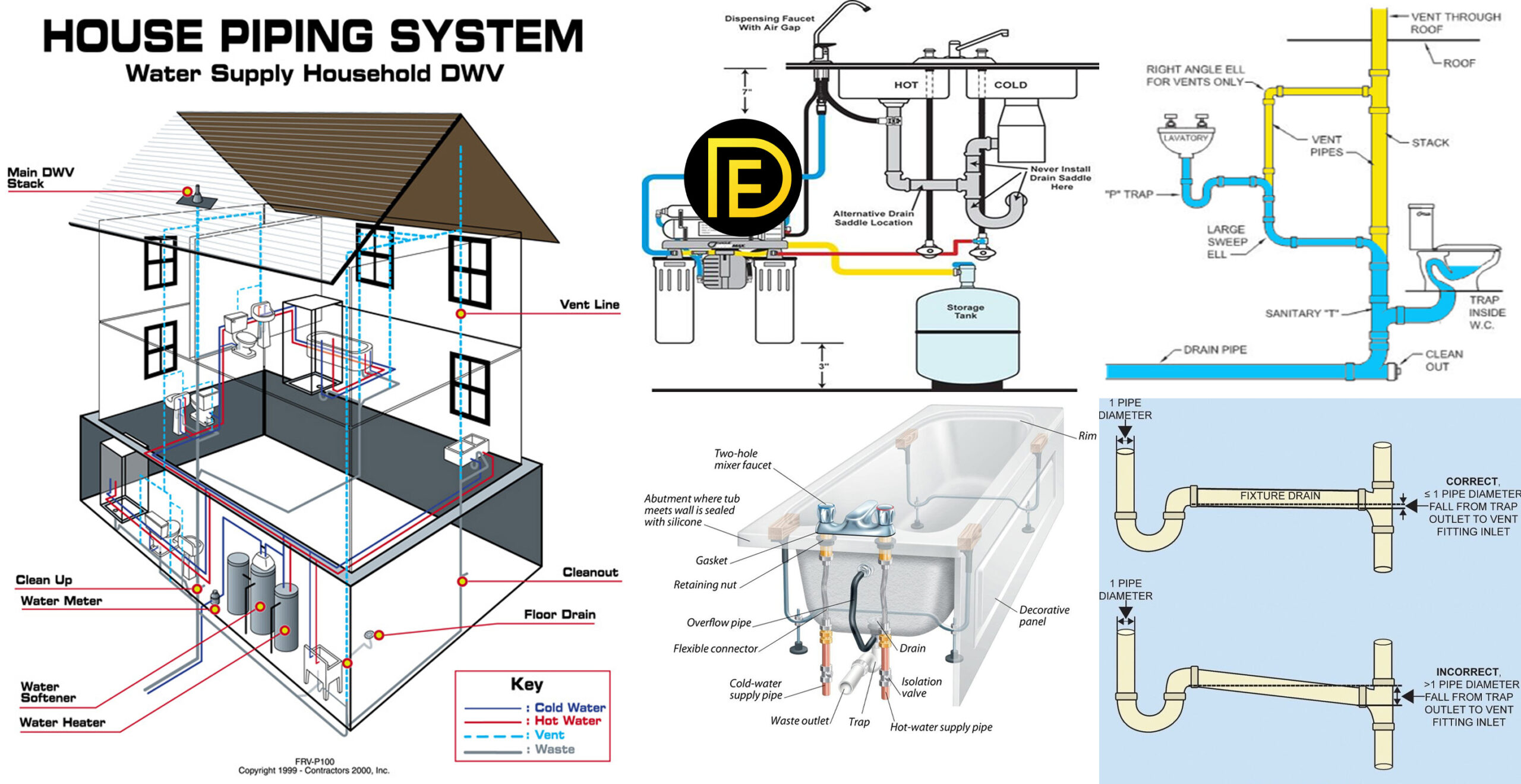

در ادامه، می‌توانید با نگاهی به نمونه‌های تصویری زیر، جزئیات بیشتری از نحوه‌ی طراحی و اجرای لوله‌کشی در ساختمان‌های مختلف مشاهده کنید:
