اسکلت فلزی ساختمان؛ طراحی و اجرای سازه‌های فولادی Steel Frame Construction
ساخت‌وساز مدرن با پیشرفت‌های فنی و مهندسی، به سمت استفاده از مصالح و روش‌های نوین حرکت کرده است. در این میان، اسکلت فلزی به عنوان یکی از پرکاربردترین سیستم‌های سازه‌ای در ساختمان‌های امروزی شناخته می‌شود. این روش ساخت نه تنها سرعت اجرای پروژه را افزایش می‌دهد، بلکه مقاومت و پایداری ساختمان را نیز تضمین می‌کند. در این مقاله به بررسی اصول طراحی و اجرای اسکلت فلزی ساختمان می‌پردازیم و نکات مهمی را که در این زمینه باید در نظر گرفت، توضیح می‌دهیم.
مفهوم اسکلت فلزی و مزایای آن
اسکلت فلزی ساختمان به مجموعه‌ای از اعضای فولادی گفته می‌شود که به عنوان اسکلت اصلی ساختمان عمل می‌کنند. این اعضای شامل ستون‌ها، تیرها، کف‌ها و دیگر عناصر سازه‌ای هستند که با استفاده از اتصالات مناسب به یکدیگر متصل می‌شوند. استفاده از اسکلت فلزی در مقایسه با سایر روش‌های ساخت، مزایای بسیاری دارد:
- سرعت اجرای پروژه: قطعات پیش‌ساخته در کارخانه تولید می‌شوند و در محل مونتاژ می‌شوند، که این امر زمان ساخت را به‌طور قابل توجهی کاهش می‌دهد.
- پایداری و مقاومت: فولاد به عنوان یک ماده با مقاومت بالا و انعطاف‌پذیری مناسب، می‌تواند بارهای سنگین را تحمل کند و در برابر زلزله و سایر نیروهای خارجی مقاومت نشان دهد.
- نسبت مقاومت به وزن: فولاد نسبت به بتن یا آجر، وزن کمتری دارد و این امر باعث کاهش بار روی فونداسیون می‌شود.
- مودولاریت: امکان تغییرات و توسعه در آینده را فراهم می‌کند، زیرا قطعات پیش‌ساخته می‌توانند به راحتی اضافه یا تغییر یابند.
- استانداردسازی: استفاده از قطعات استاندارد باعث کاهش هزینه‌ها و افزایش کیفیت می‌شود.
با توجه به این مزایا، اسکلت فلزی در پروژه‌های بزرگ شهری، ساختمان‌های تجاری، مراکز خرید، هتل‌ها و حتی برخی از ساختمان‌های مسکونی مورد استفاده قرار می‌گیرد.
مراحل طراحی اسکلت فلزی
طراحی اسکلت فلزی یک فرآیند پیچیده و تخصصی است که نیاز به دانش مهندسی سازه و آشنایی با استانداردهای ملی و بین‌المللی دارد. مراحل اصلی طراحی شامل موارد زیر است:
1. تحلیل بارها و نیروهای وارد بر ساختمان
در این مرحله، مهندس سازه بارهای مختلفی را که بر ساختمان وارد می‌شوند، تحلیل می‌کند. این بارها شامل:
- بار مرده (وزن خود ساختمان و مصالح)
- بار زنده (افراد، مبل، تجهیزات و غیره)
- بار باد و زلزله
- بار برف (در مناطق سردسیر)
با استفاده از نرم‌افزارهای تحلیل سازه‌ای مانند ETABS، SAP2000 یا MIDAS، نیروهای وارد بر هر عضو سازه محاسبه می‌شوند.
2. انتخاب سیستم سازه‌ای
سیستم اسکلت فلزی می‌تواند بر اساس نیازهای پروژه و شرایط محیطی متفاوت باشد. برخی از سیستم‌های رایج شامل:
- سیستم قاب‌های فولادی (Steel Frame System): مناسب برای ساختمان‌های با ارتفاع متوسط و بلند.
- سیستم مهار شده (Braced Frame): برای ساختمان‌هایی که نیاز به مقاومت بیشتر در برابر نیروهای جانبی دارند.
- سیستم ترکیبی (Composite System): ترکیب فولاد و بتن برای افزایش مقاومت و کاهش وزن.
3. طراحی اعضای سازه‌ای
در این مرحله، ابعاد و نوع مقاطع فولادی برای ستون‌ها، تیرها، کف‌ها و دیگر اعضای سازه تعیین می‌شود. انتخاب مقطع مناسب به عوامل مختلفی مانند:
- مقدار بار وارد بر عضو
- طول عضو و شرایط تکیه‌گاه
- استانداردهای طراحی (مانند استاندارد ۲۸۰۰ ایران)
- محدودیت‌های اقتصادی و اجرایی
باید توجه شود که طراحی باید به گونه‌ای باشد که علاوه بر تحمل بارها، از نظر اقتصادی نیز بهینه باشد.
4. طراحی اتصالات
اتصالات یکی از مهم‌ترین بخش‌های طراحی اسکلت فلزی هستند. نوع اتصال باید به گونه‌ای باشد که بتواند نیروهای وارد بر آن را به درستی منتقل کند و در عین حال، نصب و مونتاژ را آسان کند. برخی از انواع اتصالات رایج شامل:
- اتصالات جوشی (Welded Connections)
- اتصالات بولتی (Bolted Connections)
- اتصالات ترکیبی (Combined Connections)
در طراحی اتصالات، باید به استانداردهای ملی و بین‌المللی مانند استاندارد ۲۸۰۰ و Eurocode 3 توجه ویژه‌ای داشت.
اجرای اسکلت فلزی ساختمان
پس از طراحی، مرحله اجرای اسکلت فلزی آغاز می‌شود. این مرحله شامل چندین مرحله مهم است که باید با دقت انجام شوند:
1. آماده‌سازی محل اجرای پروژه
قبل از شروع مونتاژ اسکلت فلزی، باید:
- محل پروژه از هرگونه آلودگی و مانعی پاکسازی شود.
- فونداسیون و پایه‌های اسکلت به درستی ساخته و آماده شوند.
- تجهیزات لازم مانند جرثقیل، دستگاه جوشکاری و ابزارهای اندازه‌گیری در محل موجود باشند.

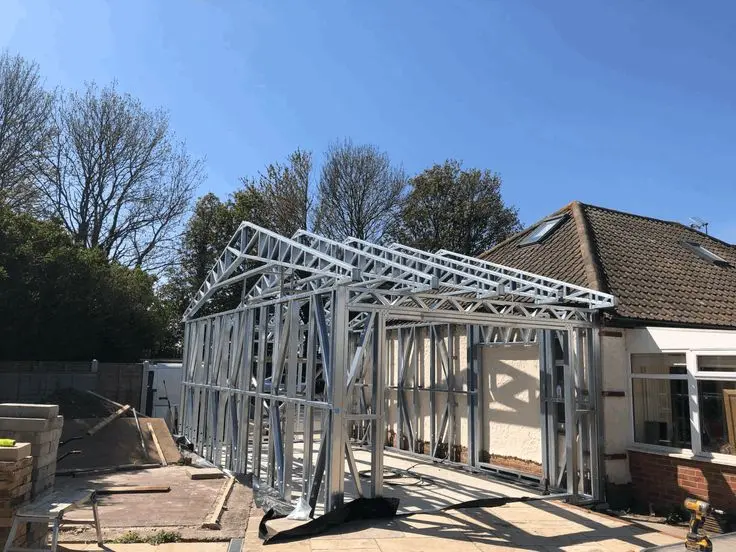

2. مونتاژ اعضای اسکلت
قطعات پیش‌ساخته در کارخانه تولید شده و به محل پروژه منتقل می‌شوند. مونتاژ با استفاده از جرثقیل و بر اساس نقشه‌های اجرایی انجام می‌شود. در این مرحله:
- ستون‌ها بر روی پایه‌های فونداسیون نصب می‌شوند.
- تیرها و دیگر اعضای افقی به ستون‌ها متصل می‌شوند.
- اتصالات با دقت و بر اساس طراحی انجام می‌شوند.
نکته مهم در این مرحله، استفاده از قطعات با کیفیت و اجرای دقیق اتصالات است، زیرا هرگونه اشتباه می‌تواند منجر به ضعف سازه‌ای شود.
3. کنترل کیفیت و آزمایشات
پس از مونتاژ اسکلت، باید آزمایشات مختلفی انجام شود تا از صحت اجرای پروژه اطمینان حاصل شود. برخی از این آزمایشات شامل:
- کنترل ابعاد و موقعیت اعضای اسکلت
- آزمایش جوشکاری و اتصالات بولتی
- آزمایش بارگذاری (در برخی موارد)
- کنترل مقاومت مصالح استفاده شده
این آزمایشات باید توسط کارشناسان مجرب و با استفاده از تجهیزات مناسب انجام شوند.
4. پوشش و حفاظت اسکلت فلزی
پس از تکمیل اسکلت فلزی، باید برای محافظت در برابر خوردگی و عوامل محیطی، اقدامات لازم انجام شود. این اقدامات شامل:
- پوشش ضدزنگ (مانند رنگ‌های اپوکسی یا زینک)
- استفاده از مواد عایق در صورت نیاز
- پوشش نهایی با مصالح ساختمانی مانند بتن یا گچ
پوشش مناسب باعث افزایش عمر مفید اسکلت فلزی و کاهش نیاز به تعمیرات می‌شود.
چالش‌های اجرای اسکلت فلزی
در حالی که اسکلت فلزی مزایای بسیاری دارد، اجرای آن نیز با چالش‌هایی همراه است. برخی از این چالش‌ها شامل:
- نیاز به تخصص: طراحی و اجرای اسکلت فلزی نیاز به مهندسان و کارگران با تجربه دارد. هرگونه اشتباه در طراحی یا اجرا می‌تواند منجر به مشکلات جدی شود.
- هزینه اولیه: اگرچه اسکلت فلزی در طول عمر ساختمان هزینه‌های نگهداری کمتری دارد، اما هزینه اولیه آن ممکن است بیشتر از سایر روش‌های ساخت باشد.
- نیاز به تجهیزات ویژه: برای مونتاژ اسکلت فلزی، نیاز به تجهیزات سنگین مانند جرثقیل و دستگاه‌های جوشکاری پیشرفته است.
- پوشش و حفاظت: اسکلت فلزی نیاز به پوشش و حفاظت مناسبی دارد تا از خوردگی و آسیب‌های محیطی محافظت شود.
با این حال، با برنامه‌ریزی مناسب و استفاده از متخصصان مجرب، می‌توان این چالش‌ها را به حداقل رساند و از مزایای اسکلت فلزی بهره‌مند شد.
نکات مهم در طراحی و اجرای اسکلت فلزی
برای اطمینان از موفقیت پروژه‌های اسکلت فلزی، باید به نکات زیر توجه ویژه‌ای داشت:
- استفاده از استانداردهای ملی و بین‌المللی در طراحی و اجرا.
- انتخاب مصالح با کیفیت و مطابق با مشخصات فنی.
- دقت در اجرای اتصالات و جوشکاری.
- کنترل کیفیت در هر مرحله از پروژه.
- برنامه‌ریزی دقیق برای مونتاژ و نصب اعضای اسکلت.
- پوشش و حفاظت مناسب اسکلت فلزی پس از تکمیل.
برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به دنیای مهندسی مراجعه کنید.
اسکلت فلزی به عنوان یکی از پیشرفته‌ترین روش‌های ساخت‌وساز امروزی، با مزایای فراوانی همراه است. طراحی و اجرای صحیح این سیستم نیاز به دانش فنی و تجربه دارد، اما با رعایت اصول مهندسی و استفاده از مصالح و تجهیزات مناسب، می‌توان ساختمان‌هایی با پایداری بالا و عمر مفید طولانی ساخت. در نهایت، انتخاب روش مناسب ساخت بستگی به نیازهای پروژه، شرایط محیطی و محدودیت‌های اقتصادی دارد.
