سازه‌های کابلی؛ طراحی سازه‌های سبک و مقاوم Cable Structures
سازه‌های کابلی در دهه‌های اخیر به یکی از نوآورانه‌ترین و پرکاربردترین روش‌ها در طراحی و اجرای پروژه‌های مهندسی تبدیل شده‌اند. این سازه‌ها با استفاده از کابل‌ها و تنسورهای فولادی، امکان ساخت سازه‌هایی سبک، مقاوم و با طراحی‌های خلاقانه را فراهم می‌کنند. در این مقاله، به بررسی اصول طراحی، مزایا، چالش‌ها و کاربردهای سازه‌های کابلی می‌پردازیم تا با این فناوری پیشرفته در مهندسی سازه آشنا شوید.
مفهوم سازه‌های کابلی
سازه‌های کابلی از ترکیب کابل‌های فولادی با سایر عناصر سازه‌ای مانند تیرها، ستون‌ها و صفحات تشکیل می‌شوند. این کابل‌ها تحت کشش قرار می‌گیرند و با انتقال بارهای وارده به نقاط پایدار، امکان ساخت سازه‌هایی با وزن کم و مقاومت بالا را فراهم می‌آورند. در این نوع سازه‌ها، کابل‌ها به عنوان اعضای اصلی باربر عمل می‌کنند و با استفاده از تنسورهای پیش‌تنیده، نیروهای داخلی سازه را کنترل می‌کنند.

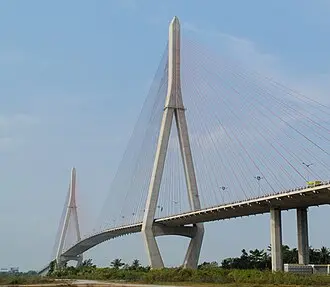

یکی از ویژگی‌های بارز سازه‌های کابلی، امکان ایجاد طراحی‌های منحنی و آکروباتیک است. این سازه‌ها در پروژه‌های بزرگ مانند پل‌ها، سوله‌های صنعتی، استادیوم‌ها و سازه‌های معماری مدرن کاربرد گسترده‌ای دارند. به عنوان مثال، پل‌های کابلی مانند پل گوردی هو در دترویت کانادا، با طراحی منحصر به فرد خود، نمونه‌ای برجسته از این فناوری هستند.
اصول طراحی سازه‌های کابلی
طراحی سازه‌های کابلی نیازمند درک دقیق از مکانیک سازه‌ها، رفتار مواد و اصول مهندسی است. برخی از اصول کلی طراحی این سازه‌ها عبارتند از:
- انتقال بار: در سازه‌های کابلی، بارهای وارده از طریق کابل‌ها به نقاط پایدار مانند پایه‌ها یا تیرهای اصلی منتقل می‌شوند. این انتقال بار باید به گونه‌ای باشد که نیروهای داخلی سازه به حداقل برسد و سازه در برابر بارهای مختلف مانند بار مرده، بار زنده و بارهای دینامیکی مقاوم باشد.
- پیش‌تنیده کردن: استفاده از تنسورهای پیش‌تنیده در سازه‌های کابلی، امکان کنترل نیروهای داخلی و افزایش مقاومت سازه را فراهم می‌آورد. این روش باعث کاهش وزن سازه و افزایش پایداری آن در برابر بارهای جانبی می‌شود.
- انتخاب مواد: کابل‌ها و تنسورهای استفاده شده در این سازه‌ها باید از مواد با مقاومت بالا و وزن کم مانند فولاد آلیاژی یا فیبرهای کربنی ساخته شوند. این مواد باید در برابر خوردگی و عوامل محیطی مقاوم باشند.
- تحلیل دینامیکی: سازه‌های کابلی به دلیل طراحی منحنی و سبک، ممکن است در برابر بارهای دینامیکی مانند باد یا زلزله حساس باشند. بنابراین، تحلیل دینامیکی دقیق برای اطمینان از پایداری سازه ضروری است.
در طراحی این سازه‌ها، نرم‌افزارهای تخصصی مانند SAP2000، ETABS یا MIDAS/GEN برای مدل‌سازی و تحلیل سازه استفاده می‌شوند. این نرم‌افزارها امکان تحلیل دقیق نیروهای داخلی، تغییر شکل‌ها و رفتار دینامیکی سازه را فراهم می‌آورند.
مزایا و کاربردهای سازه‌های کابلی
سازه‌های کابلی به دلیل ویژگی‌های منحصر به فرد خود، در پروژه‌های مختلف مهندسی و معماری کاربرد گسترده‌ای دارند. برخی از مزایا و کاربردهای این سازه‌ها عبارتند از:
- وزن سبک: استفاده از کابل‌ها به جای تیرهای سنگین، امکان کاهش وزن سازه را فراهم می‌آورد. این ویژگی در پروژه‌های بزرگ مانند پل‌ها یا سوله‌های صنعتی بسیار مهم است.
- مقاومت بالا: کابل‌های فولادی با مقاومت بالا، امکان تحمل بارهای سنگین را فراهم می‌آورند. این سازه‌ها در برابر نیروهای کششی و فشار مقاوم هستند و می‌توانند بارهای دینامیکی را نیز تحمل کنند.
- طراحی خلاقانه: سازه‌های کابلی امکان ایجاد طراحی‌های منحنی و آکروباتیک را فراهم می‌آورند. این ویژگی در پروژه‌های معماری مدرن و سازه‌های نمایشی بسیار مورد توجه است.
- کاربرد در پروژه‌های بزرگ: این سازه‌ها در پروژه‌های بزرگ مانند پل‌ها، استادیوم‌ها، سوله‌های صنعتی و سازه‌های دریایی کاربرد دارند. به عنوان مثال، پل‌های کابلی مانند پل گوردی هو در دترویت کانادا، نمونه‌ای از کاربرد این فناوری در پروژه‌های بزرگ هستند.
- اقتصادی بودن: به دلیل کاهش وزن و استفاده از مواد با مقاومت بالا، هزینه‌های ساخت و نگهداری این سازه‌ها نسبت به سازه‌های سنتی کاهش می‌یابد.

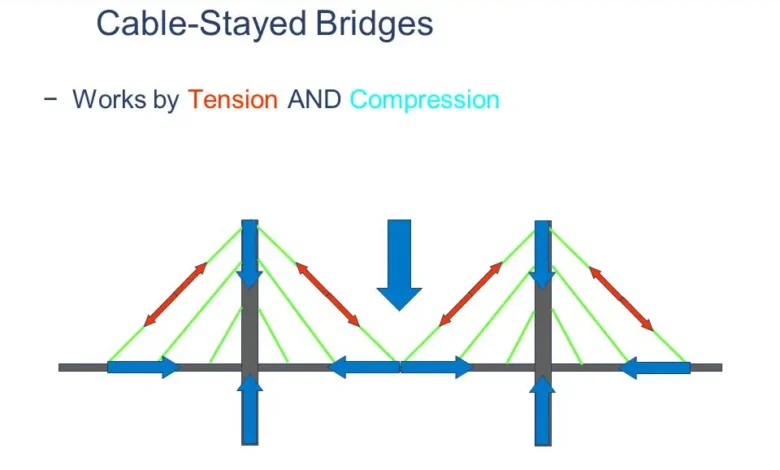

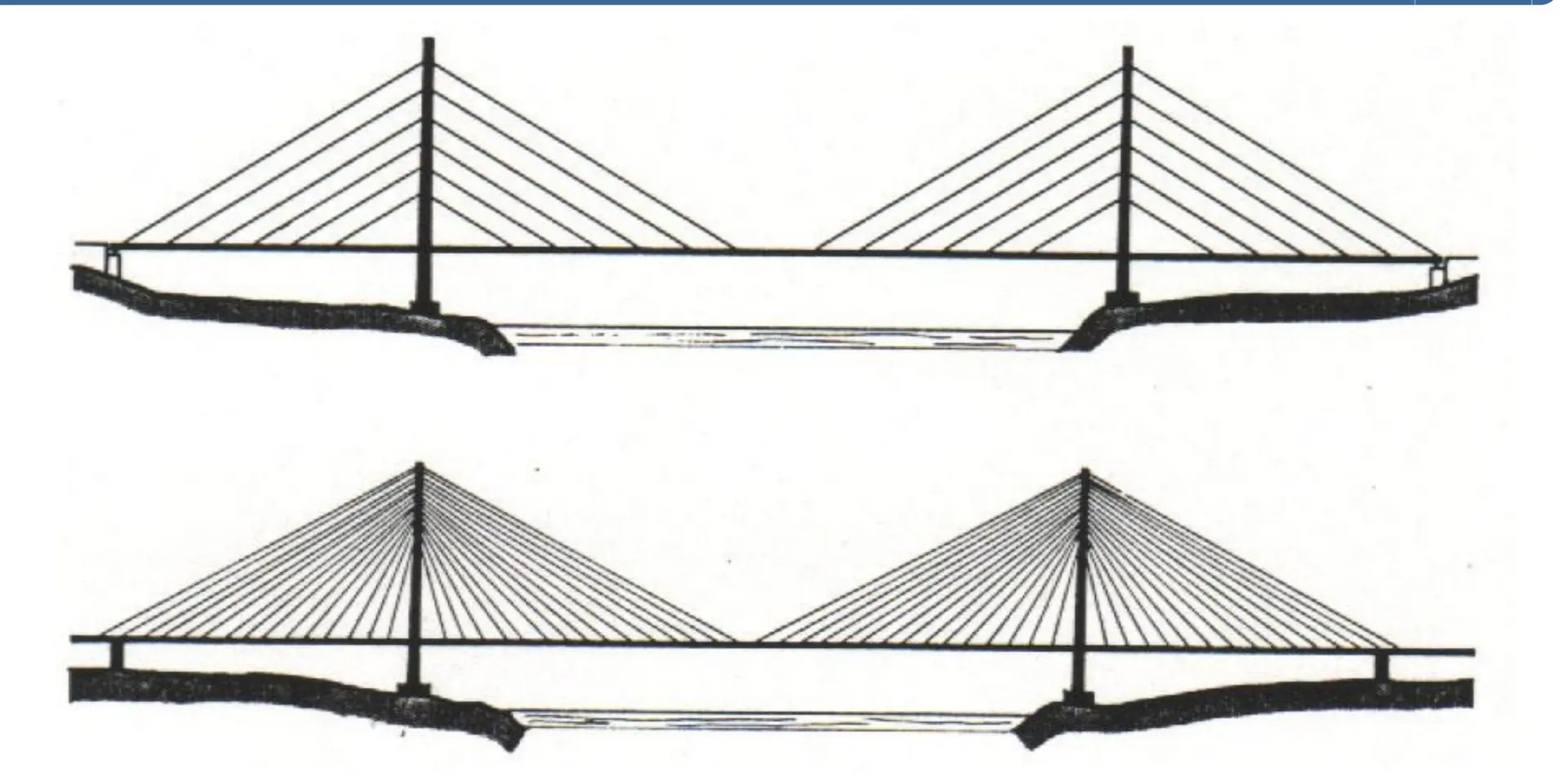

یکی از نمونه‌های معروف سازه‌های کابلی، پل‌های معلق هستند. در این پل‌ها، کابل‌های اصلی بار اصلی پل را تحمل می‌کنند و با استفاده از تنسورهای جانبی، بار به تیرهای اصلی منتقل می‌شود. این طراحی امکان ساخت پل‌هایی با دهانه‌های بسیار بزرگ را فراهم می‌آورد.
چالش‌ها و محدودیت‌ها
尽管 سازه‌های کابلی مزایای بسیاری دارند، اما طراحی و اجرای این سازه‌ها با چالش‌هایی همراه است. برخی از این چالش‌ها عبارتند از:
- تحلیل پیچیده: طراحی سازه‌های کابلی نیازمند تحلیل‌های پیچیده و دقیق است. نیروهای داخلی در این سازه‌ها به شدت به شکل و موقعیت کابل‌ها وابسته هستند و تغییرات کوچک در طراحی می‌تواند تأثیر زیادی بر رفتار سازه داشته باشد.
- نیاز به تخصص: طراحی و اجرای این سازه‌ها نیاز به مهندسان با تخصص در زمینه سازه‌های کابلی و نرم‌افزارهای تخصصی دارد. این نیاز به تخصص می‌تواند هزینه‌های پروژه را افزایش دهد.
- مقاومت در برابر خوردگی: کابل‌ها و تنسورهای فولادی در معرض خوردگی قرار دارند و نیاز به پوشش‌های محافظتی دارند. این پوشش‌ها باید به گونه‌ای طراحی شوند که مقاومت سازه را کاهش ندهند.
- بارهای دینامیکی: سازه‌های کابلی به دلیل طراحی سبک و منحنی، ممکن است در برابر بارهای دینامیکی مانند باد یا زلزله حساس باشند. بنابراین، تحلیل دقیق دینامیکی برای اطمینان از پایداری سازه ضروری است.
- اجرای پیچیده: اجرای این سازه‌ها نیاز به تجهیزات و روش‌های خاصی دارد. نصب کابل‌ها و تنسورهای پیش‌تنیده نیازمند دقت و تخصص بالایی است.
با این حال، با پیشرفت فناوری و نرم‌افزارهای تحلیل سازه، بسیاری از این چالش‌ها قابل کنترل هستند. استفاده از روش‌های نوین مانند تحلیل غیرخطی و مدل‌سازی سه‌بعدی، امکان طراحی و اجرای سازه‌های کابلی با دقت بالا را فراهم می‌آورد.
کاربردهای نوین سازه‌های کابلی
سازه‌های کابلی در سال‌های اخیر در پروژه‌های نوین مهندسی و معماری کاربردهای جدیدی پیدا کرده‌اند. برخی از این کاربردها عبارتند از:
- سازه‌های نمایشی و معماری مدرن: استفاده از سازه‌های کابلی در پروژه‌های معماری مدرن، امکان ایجاد طراحی‌های منحصر به فرد و نمایشی را فراهم می‌آورد.
- سازه‌های دریایی: در پروژه‌های دریایی مانند پل‌های دریایی یا سازه‌های شناور، استفاده از سازه‌های کابلی امکان ساخت سازه‌هایی با وزن کم و مقاومت بالا را فراهم می‌آورد.
- سازه‌های انرژی: در پروژه‌های انرژی مانند توربین‌های بادی یا سازه‌های خورشیدی، استفاده از سازه‌های کابلی امکان کاهش وزن و افزایش کارایی را فراهم می‌آورد.
- سازه‌های موقت: در پروژه‌های موقت مانند سوله‌های نمایشگاهی یا سازه‌های رویدادهای بزرگ، استفاده از سازه‌های کابلی امکان ساخت سریع و اقتصادی را فراهم می‌آورد.
با توجه به مزایا و کاربردهای گسترده سازه‌های کابلی، این فناوری در آینده نیز نقش مهمی در توسعه پروژه‌های مهندسی و معماری خواهد داشت. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به دنیای مهندسی مراجعه کنید.
