طراحی اتصال سازه؛ جزئیات مهم در اجرای ساختمان Structural Joint Design
در طراحی و اجرای ساختمان‌ها، یکی از جنبه‌های حیاتی که اغلب مورد توجه قرار نمی‌گیرد اما تأثیر مستقیم بر ایمنی و عملکرد سازه دارد، طراحی اتصال‌های سازه‌ای است. اتصال‌ها به عنوان نقاط اتصال بین اعضای مختلف سازه مانند تیرها، ستون‌ها، تیرچه‌ها و دیوارها عمل می‌کنند و نقش اساسی در انتقال بار و حفظ یکپارچگی سازه ایفا می‌کنند. اگر طراحی اتصال‌ها به درستی انجام نشود، ممکن است منجر به ضعف ساختاری، تغییر شکل غیرمعمول یا حتی خرابی کامل ساختمان گردد.
در این مقاله، به بررسی جزئیات مهم طراحی اتصال‌های سازه‌ای می‌پردازیم و نکات کلیدی را که باید در اجرای ساختمان‌ها در نظر گرفته شوند، تشریح می‌کنیم.
اهمیت طراحی اتصال سازه‌ای
اتصالات سازه‌ای به عنوان نقاط ضعف بالقوه در یک ساختمان شناخته می‌شوند، زیرا در این نقاط انتقال بار از یک عضو به عضو دیگر صورت می‌گیرد. طراحی نادرست این اتصال‌ها می‌تواند منجر به تمرکز تنش، تغییر شکل غیرمعمول یا حتی شکست سازه‌ای گردد. از این رو، مهندسان سازه باید در طراحی این اتصال‌ها دقت ویژه‌ای داشته باشند.
یکی از دلایل اصلی اهمیت طراحی اتصال‌های سازه‌ای، این است که این نقاط تحت تأثیر بارهای مختلفی قرار می‌گیرند، از جمله بارهای ثقلی، بارهای جانبی مانند زلزله و باد، و حتی بارهای ناشی از تغییرات دما. بنابراین، طراحی اتصال باید قادر به تحمل این بارهای ترکیبی باشد و از نظر سازه‌ای پایدار باشد.
انواع اتصال‌های سازه‌ای
اتصالات سازه‌ای در ساختمان‌ها به چند دسته اصلی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند:

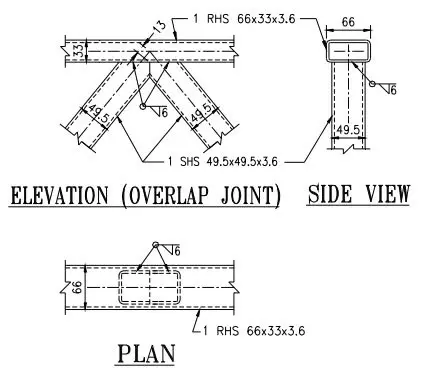

- اتصالات جوشی: این نوع اتصال‌ها با استفاده از جوشکاری بین اعضای فلزی ایجاد می‌شوند. اتصال جوشی معمولاً در سازه‌های فلزی مانند اسکلت فلزی ساختمان‌ها استفاده می‌شود و از نظر استحکام و دوام بسیار بالا است.

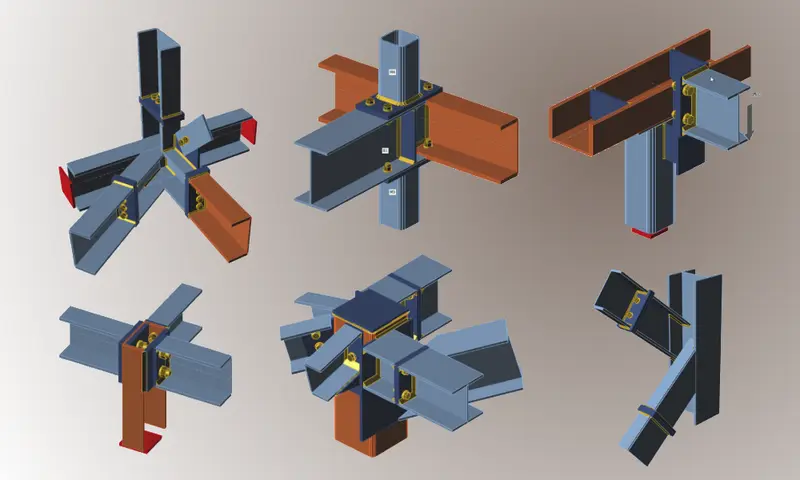

- اتصالات بولتی: در این نوع اتصال‌ها، اعضای سازه با استفاده از پیچ و مهره به یکدیگر متصل می‌شوند. این نوع اتصال‌ها در سازه‌های فلزی و بتنی استفاده می‌شوند و مزیت اصلی آنها امکان مونتاژ و دیمونتاژ آسان است.
- اتصالات بتن‌آرمه: در سازه‌های بتن‌آرمه، اتصال اعضای بتنی با استفاده از میلگردها و بتن انجام می‌شود. این نوع اتصال‌ها در تیرها، ستون‌ها و دیوارهای بتنی استفاده می‌شوند و باید به گونه‌ای طراحی شوند که انتقال بار به درستی انجام شود.
- اتصالات چوبی: در سازه‌های چوبی، اتصال اعضای با استفاده از میخ، پیچ یا جوش چوبی انجام می‌شود. این نوع اتصال‌ها در ساختمان‌های چوبی و سازه‌های سبک استفاده می‌شوند.
هر یک از این انواع اتصال‌ها نیاز به طراحی دقیق و محاسبات مهندسی دارند تا بتوانند عملکرد مورد انتظار را در شرایط مختلف بارگذاری ارائه دهند.
نکات کلیدی در طراحی اتصال سازه‌ای
برای طراحی اتصال‌های سازه‌ای موفق، باید به چند نکته کلیدی توجه کرد:
- تحلیل بار: قبل از طراحی اتصال، باید بارهای وارد بر آن را به دقت تحلیل کرد. این بارها شامل بارهای ثقلی، جانبی و ترکیبی هستند. تحلیل دقیق بارها کمک می‌کند تا اتصال مناسب و ایمن طراحی شود.
- انتخاب مواد: انتخاب مواد مناسب برای اتصال بسیار مهم است. برای مثال، در اتصال‌های جوشی باید از فلزات با کیفیت بالا و مقاومت مناسب استفاده کرد. همچنین، در اتصال‌های بولتی، انتخاب پیچ و مهره‌های مناسب با مقاومت کافی ضروری است.
- طراحی هندسی: طراحی هندسی اتصال باید به گونه‌ای باشد که انتقال بار به درستی انجام شود و تمرکز تنش در نقاط بحرانی کاهش یابد. استفاده از تقویت‌کننده‌ها و عناصر تقویتی در طراحی هندسی می‌تواند کمک‌کننده باشد.
- استانداردها و مقررات: طراحی اتصال باید با استانداردهای ملی و بین‌المللی سازه‌ای مطابقت داشته باشد. این استانداردها شامل آیین‌نامه‌های طراحی سازه‌ای، مقررات ایمنی و ضوابط فنی هستند.
- امکانات اجرایی: طراحی اتصال باید به گونه‌ای باشد که امکان اجرای آن در شرایط واقعی ساخت‌وساز وجود داشته باشد. پیچیدگی بیش از حد در طراحی می‌تواند منجر به خطاهای اجرایی و کاهش کیفیت شود.
همچنین، در طراحی اتصال‌های سازه‌ای باید به عوامل محیطی مانند رطوبت، دما و خوردگی نیز توجه کرد. برای مثال، در مناطق با رطوبت بالا، استفاده از مواد ضدزنگ و سیستم‌های محافظتی ضروری است.
چالش‌های رایج در طراحی اتصال سازه‌ای
در طراحی اتصال‌های سازه‌ای، مهندسان با چالش‌های مختلفی روبرو هستند که باید به آنها توجه کرد:
- تمرکز تنش: یکی از چالش‌های اصلی در طراحی اتصال، تمرکز تنش در نقاط اتصال است. این تمرکز می‌تواند منجر به شکست زودرس یا تغییر شکل غیرمعمول گردد. استفاده از تقویت‌کننده‌ها و طراحی مناسب می‌تواند این مشکل را کاهش دهد.
- تغییر شکل: تغییر شکل در اتصال‌ها می‌تواند منجر به کاهش عملکرد سازه‌ای گردد. طراحی اتصال باید به گونه‌ای باشد که تغییر شکل در حد مجاز باقی بماند.
- خوردگی: در اتصال‌های فلزی، خوردگی یکی از مشکلات رایج است که می‌تواند منجر به کاهش استحکام و خرابی اتصال گردد. استفاده از مواد ضدزنگ و سیستم‌های محافظتی می‌تواند این مشکل را کاهش دهد.
- پیچیدگی طراحی: طراحی اتصال‌های پیچیده می‌تواند منجر به خطاهای اجرایی و افزایش هزینه‌ها گردد. بنابراین، طراحی ساده و کاربردی ترجیح داده می‌شود.
برای حل این چالش‌ها، مهندسان باید از تجربیات قبلی، تحلیل‌های دقیق و استفاده از نرم‌افزارهای طراحی و شبیه‌سازی استفاده کنند.
بهترین روش‌ها برای اجرای اتصال‌های سازه‌ای
برای اجرای اتصال‌های سازه‌ای با کیفیت، باید به روش‌های مناسب و استانداردهای اجرایی توجه کرد:
- استفاده از مواد با کیفیت: استفاده از مواد با کیفیت بالا و مطابق با استانداردهای ملی و بین‌المللی ضروری است. این مواد باید دارای مقاومت و دوام کافی برای شرایط محیطی و بارگذاری باشند.
- دقت در جوشکاری: در اتصال‌های جوشی، دقت در فرایند جوشکاری بسیار مهم است. استفاده از جوشکاران ماهر و تجهیزات مناسب می‌تواند کیفیت اتصال را افزایش دهد.
- کنترل کیفیت: اجرای کنترل کیفیت در هر مرحله از ساخت اتصال ضروری است. این کنترل شامل بررسی‌های غیرمخرب و مخرب برای اطمینان از کیفیت اتصال است.
- توجه به جزئیات: توجه به جزئیات کوچک در طراحی و اجرای اتصال می‌تواند تأثیر زیادی بر کیفیت نهایی داشته باشد. برای مثال، تمیزکاری صحیح سطوح اتصال قبل از جوشکاری یا نصب پیچ و مهره‌ها بسیار مهم است.
- آزمایش و تأیید: پس از اجرای اتصال، باید آزمایش‌های لازم برای تأیید عملکرد و کیفیت آن انجام شود. این آزمایش‌ها شامل آزمایش‌های بارگذاری، بررسی تغییر شکل و بررسی مقاومت اتصال هستند.
با رعایت این روش‌ها، می‌توان اتصال‌های سازه‌ای با کیفیت بالا و عملکرد مناسب را اجرا کرد.
نکات پایانی
طراحی و اجرای اتصال‌های سازه‌ای یکی از جنبه‌های حیاتی در ساخت ساختمان‌ها است که باید با دقت و توجه به جزئیات انجام شود. انتخاب نوع اتصال مناسب، تحلیل دقیق بارها، استفاده از مواد با کیفیت و رعایت استانداردهای اجرایی از جمله عوامل کلیدی در طراحی اتصال‌های سازه‌ای هستند.
