پی ساختمان؛ انواع فونداسیون و روش‌های اجرا Foundation Design
فونداسیون به‌عنوان پایهٔ اساسی هر ساختمان، نقش کلیدی در انتقال بارهای سازه به خاک زیرین ایفا می‌کند. انتخاب صحیح نوع فونداسیون نه تنها امنیت و دوام ساختمان را تضمین می‌کند، بلکه هزینه‌های اجرایی و زمان ساخت را نیز به‌طور قابل‌توجهی بهینه می‌سازد. در این مقاله، به بررسی جامع انواع فونداسیون، مزایا و معایب هرکدام و روش‌های اجرایی مناسب می‌پردازیم تا مهندسان عمران و طراحان بتوانند تصمیم‌گیری آگاهانه‌ای داشته باشند.
۱. فونداسیون‌های سطحی (Shallow Foundations)
فونداسیون‌های سطحی برای سازه‌هایی با بارهای نسبتاً کم و خاک‌های با توان‌باربری مناسب طراحی می‌شوند. این دسته شامل پایهٔ مستطیلی (Strip Footing)، پایهٔ نقطه‌ای (Isolated Footing) و فونداسیون صفحه‌ای (Raft یا Mat Foundation) می‌باشد.
پایهٔ مستطیلی (Strip Footing)
این نوع فونداسیون برای دیوارهای باربر یا ستون‌های تک‌تکی استفاده می‌شود. به دلیل سادگی طراحی و هزینهٔ پایین، در ساختمان‌های مسکونی و تجاری رایج است. در صورتی که خاک زیرین دارای مقاومت یکنواخت باشد، می‌توان طول و عرض پایه را به‌دقت محاسبه کرد.

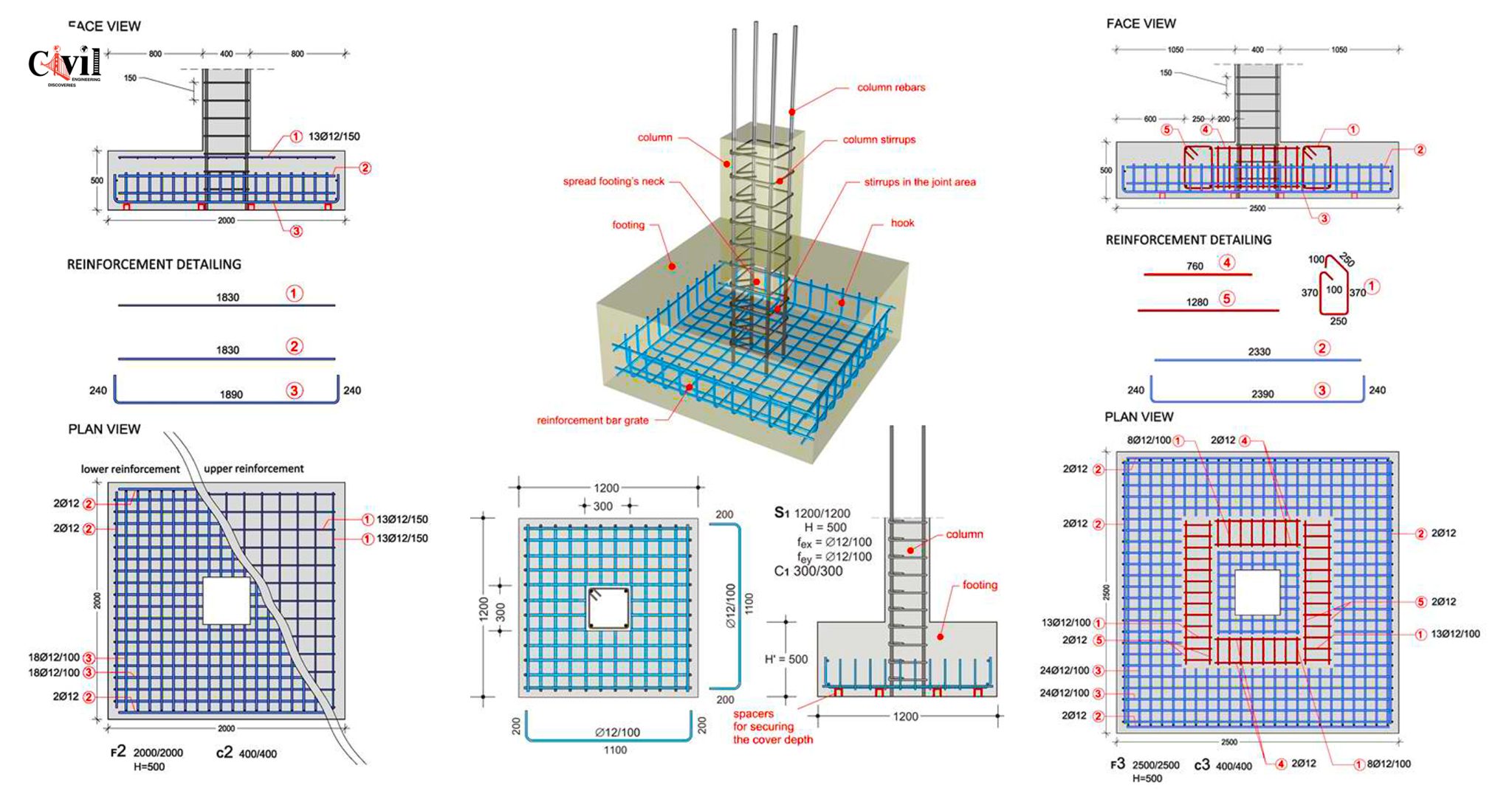

پایهٔ نقطه‌ای (Isolated Footing)
پایهٔ نقطه‌ای به‌صورت یک پلیت مستطیلی یا مربعی زیر هر ستون قرار می‌گیرد و بار ستون را به طور مستقیم به خاک منتقل می‌کند. این نوع فونداسیون به ویژه در ساختمان‌های چند‌طبقه با ستون‌های جداگانه کاربرد دارد.

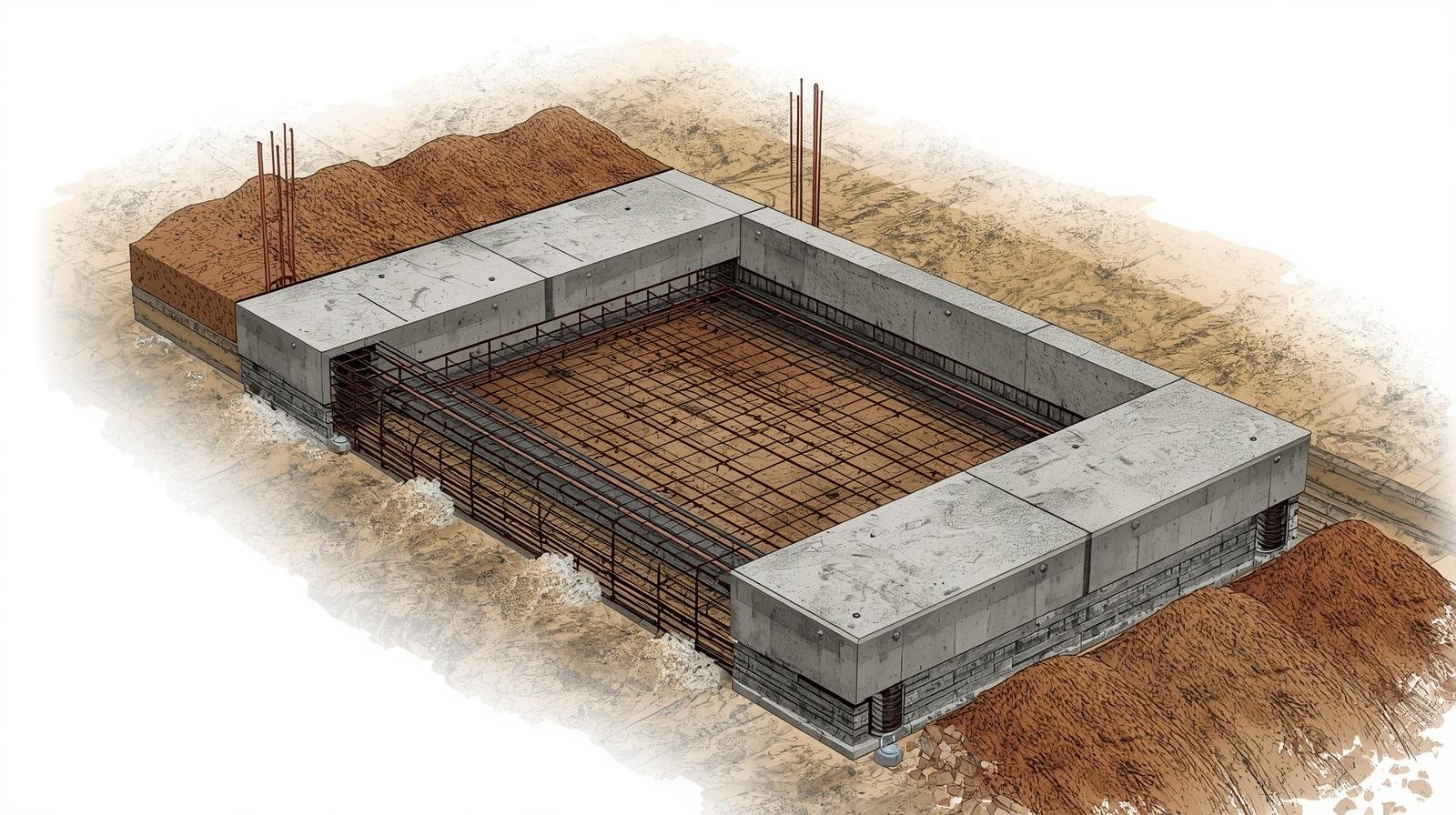

فونداسیون صفحه‌ای (Raft یا Mat Foundation)
در شرایطی که خاک زیرین ضعیف باشد یا بارهای سازه به طور یکنواخت توزیع شود، فونداسیون صفحه‌ای به عنوان یک صفحهٔ ضخیم بتن مسلح عمل می‌کند. این روش با کاهش فشار بر خاک، خطر نشست‌های ناهمگون را به حداقل می‌رساند.
۲. فونداسیون‌های عمیق (Deep Foundations)
وقتی خاک سطحی توان‌باربری کافی نداشته باشد یا ساختمان دارای بارهای بسیار بالا باشد، از فونداسیون‌های عمیق استفاده می‌شود. این دسته شامل ستون‌های پی (Piles)، سندهای پی (Caissons) و فونداسیون‌های ترکیبی (Combined Foundations) می‌باشد.
ستون‌های پی (Piles)
ستون‌های پی می‌توانند از بتن مسلح، فولاد یا چوب ساخته شوند و به صورت عمودی یا شیبدار در خاک فرو می‌روند تا به لایه‌های باری قابل اعتماد برسند. روش‌های نصب شامل فشاردهی (Driven Piles)، ریختن درون حفره (Bored Piles) و تزریق سیمان (Grouted Piles) است.
سندهای پی (Caissons)
سندهای پی معمولاً به صورت گودال‌های بزرگ با قطر بیش از ۲ متر ساخته می‌شوند و پس از استخراج خاک، با بتن پر می‌شوند. این روش برای پروژه‌های بزرگ مقیاس مانند پل‌ها و ساختمان‌های بلند مناسب است.
۳. معیارهای انتخاب فونداسیون
انتخاب مناسب‌ترین نوع فونداسیون بستگی به عوامل متعددی دارد که در ادامه به طور خلاصه بررسی می‌شوند:
- نوع و مقاومت خاک: آزمایش‌های ژئوتکنیکی مانند آزمون فشار تراکم و تست فشار‌پذیری خاک اطلاعات کلیدی را فراهم می‌آورند.
- بارهای سازه: وزن مرده، وزن زنده و نیروی‌های افقی (مانند باد و زلزله) باید به دقت محاسبه شوند.
- عمق سطح آب زیرزمینی: در مناطق با آب زیرزمینی بالا، فونداسیون‌های عمیق یا مقاوم به رطوبت ترجیح داده می‌شوند.
- محدودیت‌های اقتصادی و زمان‌بندی: هزینه‌های مواد، ماشین‌آلات و نیروی کار می‌توانند تصمیم‌گیری را تحت تأثیر قرار دهند.
- قوانین و استانداردهای ملی: رعایت استانداردهای ASTM، ACI یا آیین‌نامه‌های ملی ایران الزامی است.
۴. روش‌های اجرایی فونداسیون‌های رایج
پس از تعیین نوع فونداسیون، مرحلهٔ اجرا نیز اهمیت ویژه‌ای دارد. در ادامه، گام‌های کلیدی هر روش را شرح می‌دهیم.
اجرای پایهٔ مستطیلی و نقطه‌ای
- آماده‌سازی زمین: خاک سطحی پاکسازی، تراش‌کاری و تمیزکاری می‌شود.
- نقشه‌کشی قالب‌ها: قالب‌های چوبی یا فولادی به دقت بر اساس ابعاد طراحی شده نصب می‌گردند.
- آرماتورهای فولادی: میلگردهای تقویت‌کننده در قالب قرار گرفته و به صورت مشبک توزیع می‌شوند.
- ریختن بتن: بتن با کیفیت مناسب (معمولاً کلاس ۲۵ یا ۳۲) به صورت یکنواخت در قالب ریخته می‌شود.
- تعمیر و نگهداری: پس از سخت شدن بتن، قالب‌ها برداشته می‌شوند و سطح پایه صاف می‌شود.
اجرای فونداسیون صفحه‌ای (Raft)
در این روش، به دلیل مساحت بزرگ سطح، دقت در توزیع آرماتور بسیار مهم است. معمولاً از شبکه‌های دو لایه‌ای میلگرد با فاصلهٔ ۲۰ تا ۳۰ سانتی‌متر استفاده می‌شود. پس از ریختن بتن، برای جلوگیری از ترک‌خوردگی، از روش‌های کمپن‌زدن (Vibration) یا استفاده از افزودنی‌های ضد ترک بهره می‌گیرد.
اجرای ستون‌های پی (Pile)
در نصب ستون‌های پی، ابتدا مکان دقیق ستون‌ها با استفاده از GPS یا ابزارهای توپوگرافی تعیین می‌شود. سپس روش مناسب (درایو یا بور) انتخاب می‌گردد. پس از نصب، تست‌های بارگیری (Pile Load Test) برای اطمینان از تحمل بار انجام می‌شود.
۵. نکات کلیدی برای بهبود عملکرد فونداسیون
برای افزایش دوام و کارایی فونداسیون، رعایت موارد زیر توصیه می‌شود:
- استفاده از بتن با مقاومت مناسب و افزودنی‌های بهبود دهندهٔ دوام در محیط‌های رطوبتی.
- ضبط دقیق موقعیت میلگردها با استفاده از مدارک تکنولوژیک (BIM) برای جلوگیری از اشتباهات اجرایی.
- اجرای آزمایش‌های کیفیت بتن (Slump Test، Compression Test) در محل ساخت.
- پیش‌بینی نشست‌های احتمالی با مدل‌سازی عددی (Finite Element Analysis) و برنامه‌ریزی برای کنترل آنها.
- تضمین دسترسی مناسب برای بازرسی‌های دوره‌ای پس از اتمام ساخت.
۶. جمع‌بندی
طراحی فونداسیون صحیح، پایه‌ای مستحکم برای هر پروژهٔ ساختمانی است. با بررسی دقیق شرایط خاک، بارهای سازه و محدودیت‌های اقتصادی، می‌توان نوع فونداسیون مناسب را انتخاب کرد. علاوه بر این، اجرای دقیق و رعایت استانداردهای فنی، تضمین‌کنندهٔ دوام و ایمنی بلندمدت ساختمان می‌باشد. در نهایت، ترکیب دانش مهندسی، ابزارهای پیشرفته و نظارت مستمر، کلید موفقیت در هر پروژهٔ فونداسیون است.
