طراحی اتاق برق ساختمان؛ استانداردهای تجهیزات الکتریکی Electrical Room Design

اتاق برق یکی از بخش‌های حیاتی در هر ساختمان است که عملکرد صحیح آن تأثیر مستقیم بر ایمنی، کارایی و پایداری سیستم‌های الکتریکی دارد. طراحی صحیح اتاق برق نیازمند رعایت استانداردهای فنی، انتخاب تجهیزات مناسب و توجه به جزئیات مهندسی است. در این مقاله به بررسی اصول طراحی اتاق برق ساختمان، استانداردهای تجهیزات الکتریکی و نکات مهمی که باید در نظر گرفته شوند، می‌پردازیم.

اهمیت طراحی صحیح اتاق برق

اتاق برق به عنوان قلب سیستم الکتریکی ساختمان عمل می‌کند. طراحی نادرست یا عدم رعایت استانداردها می‌تواند منجر به مشکلاتی مانند:

• افزایش خطرات آتش‌سوزی و برق‌گرفتگی
• کاهش عمر مفید تجهیزات الکتریکی
• اختلال در عملکرد سیستم‌های الکتریکی در مواقع اضطراری
• بیش‌برخی هزینه‌های تعمیر و نگهداری

بنابراین، طراحی اتاق برق باید با دقت و بر اساس استانداردهای ملی و بین‌المللی انجام شود.

استانداردهای طراحی اتاق برق

در طراحی اتاق برق باید به استانداردهای مختلفی توجه کرد. برخی از مهم‌ترین استانداردها شامل:

• استانداردهای ملی: استانداردهای ایران مانند استاندارد ۳۰۰۰ و ۳۰۰۱ سازمان ملی استاندارد ایران (ISIRI) که به طراحی و اجرای سیستم‌های الکتریکی می‌پردازند.
• استانداردهای بین‌المللی: استانداردهای IEC (International Electrotechnical Commission) و NFPA (National Fire Protection Association) که در بسیاری از پروژه‌های بین‌المللی مورد استفاده قرار می‌گیرند.
• استانداردهای ایمنی: استانداردهای مربوط به ایمنی الکتریکی مانند IEC 60364 و NFPA 70 (NEC) که به نکات ایمنی در طراحی و اجرای سیستم‌های الکتریکی می‌پردازند.

این استانداردها به تعیین ابعاد اتاق برق، فاصله تجهیزات، روش نصب، و حتی نوع مواد استفاده‌شده در ساخت اتاق برق کمک می‌کنند.

انتخاب مکان مناسب برای اتاق برق

مکان‌گذاری اتاق برق یکی از مهم‌ترین تصمیمات در طراحی است. مکان مناسب باید:

• در نزدیکی مرکز بار الکتریکی ساختمان باشد تا از افت ولتاژ و کاهش هزینه کابل‌کشی جلوگیری شود.
• در محلی قرار گیرد که دسترسی آسان به آن وجود داشته باشد و در عین حال از مناطق پرتردد دور باشد.
• در یک مکان خشک و دور از منابع رطوبت یا مواد شیمیایی قرار گیرد.
• به گونه‌ای طراحی شود که در صورت بروز آتش‌سوزی یا خطرات دیگر، آسیب‌پذیری حداقل باشد.

همچنین، در ساختمان‌های چند طبقه، اتاق برق معمولاً در زیرزمین یا طبقه همکف قرار می‌گیرد تا دسترسی به آن آسان‌تر باشد.

ابعاد و فضای اتاق برق

ابعاد اتاق برق باید بر اساس تعداد و نوع تجهیزات الکتریکی تعیین شود. برخی از نکات مهم در این زمینه:

• فاصله حداقل ۱ متری بین تجهیزات و دیوارها برای دسترسی آسان و تعمیرات.
• فاصله حداقل ۱٫۲ متری بین تجهیزات مختلف برای جلوگیری از انتقال حرارت و افزایش ایمنی.
• ارتفاع سقف حداقل ۲٫۵ متر برای امکان نصب تجهیزات و دسترسی آسان.
• فضای کافی برای عبور و مرور افراد و استفاده از وسایل حمل و نقل تجهیزات.

در طراحی اتاق برق باید به این نکته توجه کرد که تجهیزات در آینده نیز ممکن است افزایش یابند، بنابراین فضای اضافی برای توسعه سیستم الکتریکی در نظر گرفته شود.

انتخاب تجهیزات الکتریکی

انتخاب تجهیزات الکتریکی باید بر اساس بار مصرفی ساختمان، نوع فعالیت و استانداردهای مربوطه انجام شود. برخی از تجهیزات اصلی شامل:

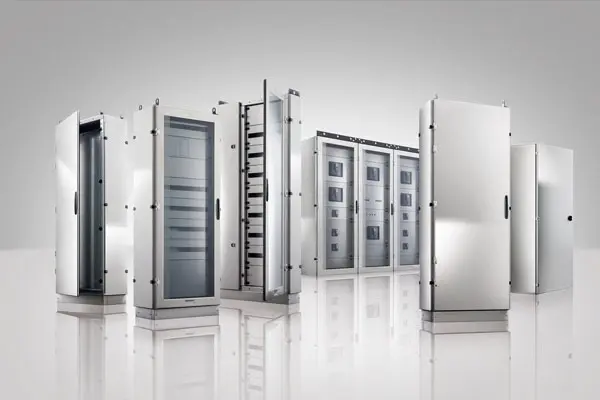

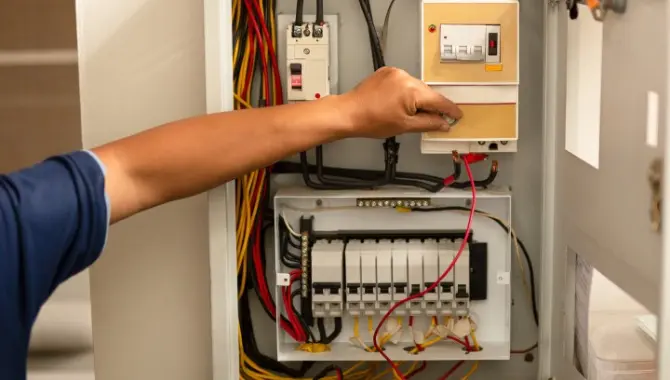

• پنل‌های الکتریکی: پنل‌های اصلی و فرعی که برای توزیع برق استفاده می‌شوند.
• تبدیل‌کننده‌ها: برای تبدیل ولتاژ از یک سطح به سطح دیگر.

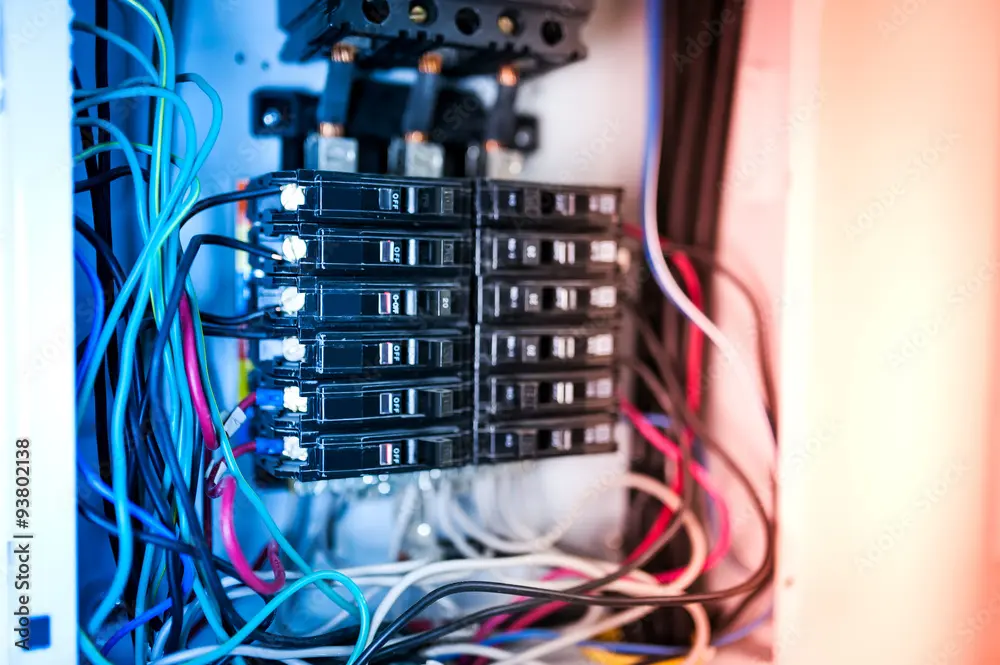

• تجهیزات حفاظتی: مانند فیوزها، رله‌ها و مدارگشای‌های خودکار برای محافظت در برابر اضافه‌بار و کوتاه‌مدت.
• سیستم‌های کنترل: مانند سیستم‌های مدیریت انرژی (EMS) برای کنترل و نظارت بر مصرف برق.

در انتخاب تجهیزات باید به کیفیت، برند و استانداردهای مربوطه توجه کرد. تجهیزات با کیفیت پایین می‌تواند منجر به خرابی‌های مکرر و خطرات ایمنی شود.

نکات ایمنی در طراحی اتاق برق

ایمنی یکی از مهم‌ترین جنبه‌های طراحی اتاق برق است. برخی از نکات ایمنی شامل:

• استفاده از تجهیزات با درجه حفاظت مناسب (IP) برای جلوگیری از ورود آب و گرد و غبار.
• نصب سیستم‌های هشداردهنده مانند آلارم‌های دود و حرارت.
• استفاده از کابل‌های با کیفیت و مناسب برای جلوگیری از خطرات آتش‌سوزی.
• پیش‌بینی سیستم‌های اطفاء حریق مانند سیستم‌های اسپری آب یا گاز.
• نصب درب‌های ضدآتش و سیستم‌های کنترل دسترسی برای محدود کردن ورود افراد غیرمجاز.

همچنین، آموزش کارکنان و ساکنان ساختمان در مورد نحوه استفاده صحیح از سیستم‌های الکتریکی و اقدامات ایمنی در صورت بروز خطرات ضروری است.

نکات فنی در طراحی اتاق برق

در طراحی اتاق برق باید به نکات فنی زیر توجه کرد:

• رعایت فاصله‌های ایمنی بین تجهیزات الکتریکی و سایر سیستم‌ها مانند لوله‌کشی و سیستم‌های تهویه.
• استفاده از سیستم‌های grounding (زمین‌بندی) مناسب برای جلوگیری از خطرات برق‌گرفتگی.
• پیش‌بینی سیستم‌های تهویه مناسب برای جلوگیری از افزایش دمای تجهیزات.
• استفاده از رنگ‌آمیزی و نشانه‌گذاری مناسب برای شناسایی سریع تجهیزات و مدارها.
• نصب سیستم‌های نظارت بر کیفیت برق (Power Quality Monitoring) برای تشخیص مشکلات احتمالی.

همچنین، طراحی اتاق برق باید به گونه‌ای باشد که امکان تعمیر و نگهداری آسان تجهیزات فراهم شود.

چالش‌های رایج در طراحی اتاق برق

در طراحی اتاق برق ممکن است با چالش‌هایی مانند:

• محدودیت فضای ساختمان که باعث کاهش ابعاد اتاق برق می‌شود.
• انتخاب تجهیزات مناسب با بودجه محدود.
• رعایت استانداردهای جدید و تغییرات در مقررات.
• پیش‌بینی نیازهای آینده برای توسعه سیستم الکتریکی.

برای حل این چالش‌ها، مشاوره با مهندسان متخصص و استفاده از نرم‌افزارهای طراحی پیشرفته می‌تواند بسیار کمک‌کننده باشد.

نکات پایانی

طراحی اتاق برق یک فرآیند پیچیده و حساس است که نیازمند دقت و توجه به جزئیات است. رعایت استانداردهای فنی، انتخاب تجهیزات مناسب و توجه به نکات ایمنی می‌تواند در جلوگیری از خطرات و افزایش کارایی سیستم الکتریکی مؤثر باشد.
