میراگرهای سازه‌ای؛ تجهیزات کاهش لرزش ساختمان‌ها Structural Dampers

میراگرهای سازه‌ای به‌عنوان یکی از مؤثرترین ابزارهای مهندسی دینامیک، نقش حیاتی در کاهش نوسانات و ارتقاء ایمنی ساختمان‌ها در برابر بارهای دینامیکی مانند زلزله، بادهای شدید و ارتعاشات ناشی از تجهیزات بزرگ ایفا می‌کنند. با پیشرفت فناوری و افزایش ارتفاع و پیچیدگی سازه‌های مدرن، استفاده از میراگرها به‌خصوص در برج‌های بلند، پل‌های معلق و ساختمان‌های صنعتی به‌صورت گسترده‌ای گسترش یافته است. این مقاله به بررسی عمیق عملکرد، انواع، اصول طراحی و کاربردهای میراگرهای سازه‌ای می‌پردازد تا خوانندگان بتوانند با این فناوری کلیدی آشنا شوند.

معرفی میراگرهای سازه‌ای

میراگر (Damper) در مهندسی سازه به‌منظور مهار انرژی جنبشی ناشی از لرزش‌های ناخواسته به‌کار گرفته می‌شود. به‌عبارت دیگر، این دستگاه‌ها انرژی ارتعاشی را به‌صورت حرارتی یا دیگر اشکال انرژی تبدیل و از انتقال این انرژی به بخش‌های حساس سازه جلوگیری می‌کنند. میراگرها می‌توانند به‌صورت فعال یا غیرفعال عمل کنند؛ در حالت غیرفعال، بدون نیاز به منبع انرژی خارجی، بر پایه خواص فیزیکی مواد و مکانیک‌های ساده مانند اصطکاک یا ویسکوزیته کار می‌کنند.

چگونه میراگرها لرزش ساختمان‌ها را مهار می‌کنند؟

قانون فیزیکی پایه

در تحلیل دینامیک سازه‌ها، معادله حرکت یک جرم متصل به یک سپر (Spring) و یک میراگر (Damper) به‌صورت معادلهٔ دومین قانون نیوتن می‌نویسیم: m·ẍ + c·ẋ + k·x = F(t) که در آن m جرم، c ضریب دمپر، k ثابت سپر و F(t) نیروی خارجی است. حضور ضریب c باعث کاهش دامنهٔ ارتعاش و سرعت رسیدن به حالت سکون می‌شود. هرچه مقدار دمپر بالاتر باشد، انرژی جنبشی به‌سرعت‌تر به‌صورت حرارت دفع می‌شود و ارتعاشات به‌سرعت‌تر مهار می‌شوند.

انواع میراگرهای سازه‌ای

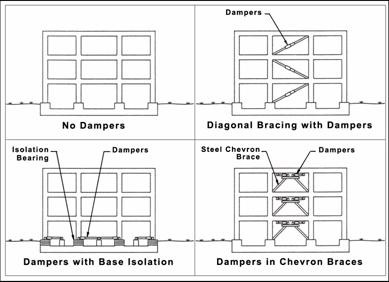

از مهم‌ترین انواع میراگرها می‌توان به میراگرهای تنظیم‌شده (Tuned Mass Damper)، میراگرهای ویسکوزی (Viscous Damper)، میراگرهای اصطکاکی (Friction Damper) و میراگرهای پایه‌ای (Base Isolation) اشاره کرد. هر یک از این میراگرها بر پایهٔ مکانیک متفاوتی عمل می‌کنند و برای شرایط خاصی بهینه می‌شوند.

میراگرهای تنظیم‌شده (Tuned Mass Damper)

این میراگرها شامل یک جرم بزرگ متصل به یک سیستم سپری با تنظیم دقیق فرکانس طبیعی هستند. هنگامی که سازه به‌دلیل بارهای دینامیکی به‌نوسان در می‌آید، جرم میراگر به‌صورت فاز مخالف حرکت می‌کند و انرژی جنبشی را جذب می‌کند. یکی از مشهورترین نمونه‌های این میراگر، میراگر ۱۰۰۰‑تنی برج خلیفه در دبی است که با استفاده از یک تودهٔ ۳۵۰‑تن‌متری در بالای برج، ارتعاشات باد را به‌طور مؤثری مهار می‌کند.

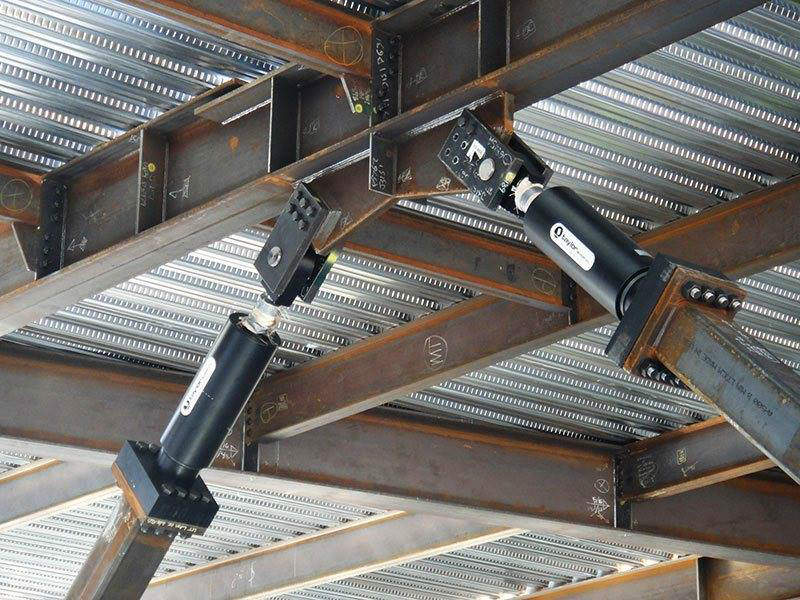

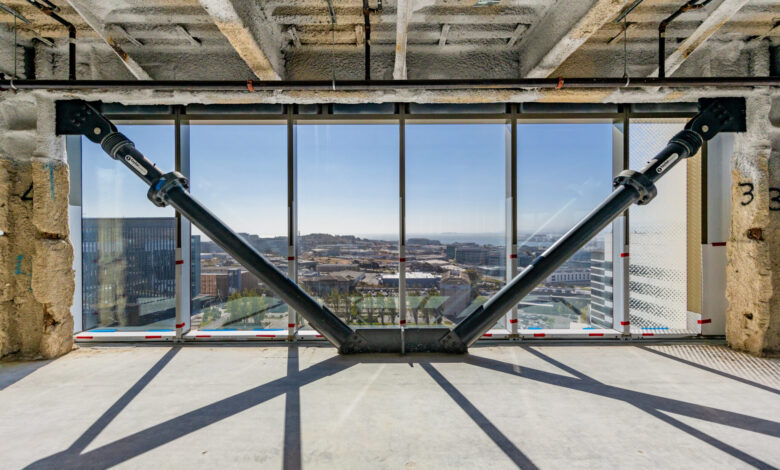

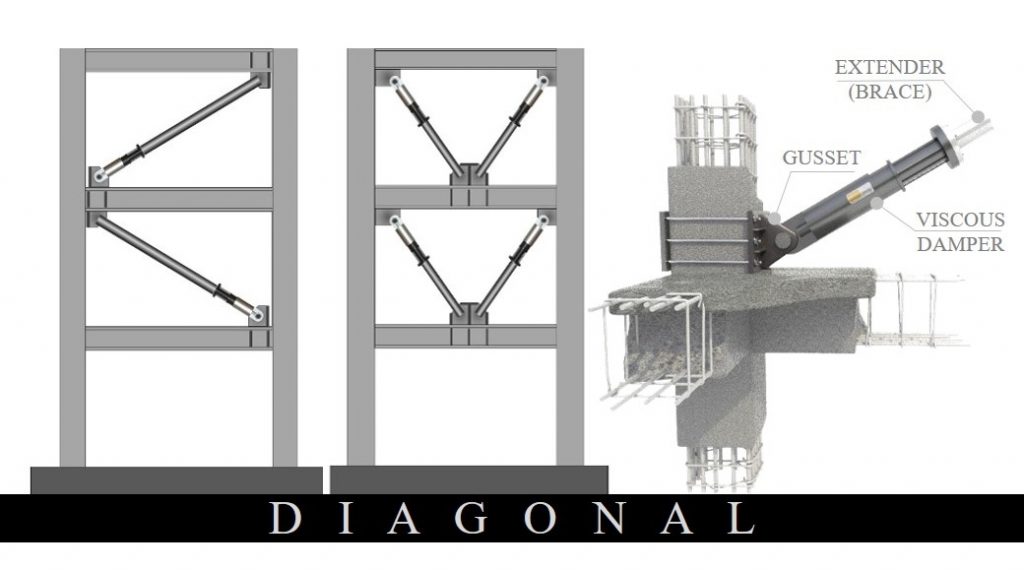

میراگرهای ویسکوزی (Viscous Dampers)

این میراگرها بر پایهٔ خاصیت ویسکوزیتهٔ سیالات عمل می‌کنند؛ هنگامی که یک پیستون درون سیال حرکت می‌کند، نیروی مقاومتی به‌صورت نیروی ویسکوزی ایجاد می‌شود که به‌سرعت انرژی ارتعاشی را به‌حرارت تبدیل می‌کند. میراگرهای ویسکوزی به‌خصوص در ساختمان‌های مسکونی و اداری که نیاز به کاهش ارتعاشات ناشی از باد یا زلزله دارند، بسیار مؤثرند.

میراگرهای اصطکاکی (Friction Dampers)

در این میراگرها، انرژی ارتعاشی از طریق اصطکاک بین سطوح مختلف تبدیل می‌شود. معمولاً از جفت‌های فلزی یا ترکیب‌های ترکیبی استفاده می‌شود که در هنگام حرکت نسبی، نیروی اصطکاکی تولید می‌کند. این نوع میراگرها به‌دلیل سادگی ساختاری و هزینهٔ کمتر، در پروژه‌های بزرگ مانند پل‌های معلق یا ساختمان‌های مسکونی با هزینهٔ محدود کاربرد فراوانی دارند.

طراحی و محاسبه میراگرهای سازه‌ای

طراحی میراگرها نیازمند تحلیل دقیق دینامیکی سازه است. مهندسان ابتدا با استفاده از روش‌های عددی مانند تحلیل مودال (Modal Analysis) یا شبیه‌سازی‌های زمان‌گرا (Time‑Domain Simulation) مدل‌های دقیق ارتعاشی سازه را استخراج می‌کنند. سپس با توجه به فرکانس‌های طبیعی، دامنهٔ انتظاری بارهای زلزله‌ای یا باد، ضریب دمپر مناسب انتخاب می‌شود. برای میراگرهای تنظیم‌شده، فرمول زیر برای تنظیم فرکانس استفاده می‌شود:

f_d = f_s \sqrt{1 – (c/2m)^2} که در آن f_d فرکانس دمپر، f_s فرکانس طبیعی سازه و c ضریب دمپر است.

در میراگرهای ویسکوزی، ضریب دمپر c به‌صورت زیر محاسبه می‌شود: c = 2π·η·r²·L که η ویسکوزیتهٔ سیال، r شعاع پیستون و L طول مسیر حرکت پیستون است. این روابط به مهندسان امکان می‌دهند تا با بهینه‌سازی پارامترهای فیزیکی، عملکرد میراگر را در شرایط مختلف به‌حداکثر برسانند.

مزایای استفاده از میراگرهای سازه‌ای

• کاهش خطر شکست سازه: با مهار انرژی ارتعاشی، فشارهای ناشی از زلزله یا باد به‌صورت قابل‌توجهی کاهش می‌یابد.
• افزایش راحتی ساکنان: ارتعاشات کمتر به‌معنی کاهش لرزش‌های محسوس در داخل ساختمان‌هاست که به‌خصوص در برج‌های بلند اهمیت دارد.
• بهبود طول عمر سازه: فشارهای مکرر و غیرقابل‌پیش‌بینی می‌توانند به‌مرور زمان باعث خستگی مواد شوند؛ میراگرها این اثرات را به‌طور قابل‌ملاحظه‌ای کاهش می‌دهند.
• صرفه‌جویی در هزینه‌های تعمیرات: با کاهش آسیب‌های ناشی از نوسان، هزینه‌های پس‌از‌سقوط و تعمیرات نگهداری به‌طور چشمگیری کم می‌شود.

چالش‌ها و محدودیت‌های میراگرهای سازه‌ای

اگرچه میراگرها مزایای فراوانی دارند، اما در پیاده‌سازی آن‌ها با چالش‌هایی نیز مواجه می‌شویم. یکی از اصلی‌ترین مشکلات، نیاز به نگهداری دوره‌ای به‌ویژه در میراگرهای مکانیکی است؛ سایش قطعات و کاهش کارایی دمپرها می‌تواند عملکرد کلی میراگر را تحت تأثیر قرار دهد. همچنین، هزینهٔ اولیه نصب میراگرهای بزرگ، به‌ویژه در پروژه‌های بزرگ مقیاس، می‌تواند برای برخی مالکان محدودیت ایجاد کند. در نهایت، انتخاب نوع میراگر مناسب نیازمند تحلیل دقیق شرایط زمین‌لرزه‌ای و باد منطقه‌ای است؛ انتخاب نادرست می‌تواند منجر به کاهش کارایی یا حتی تقویت ناآرامی‌های ساختمانی شود.

نمونه‌های عملی موفق

در جهان، پروژه‌های متعددی با موفقیت از میراگرهای سازه‌ای بهره‌برده‌اند. برج خلیفه (دبی) با میراگر تنظیم‌شده‌ای که در بالای آن نصب شده، توانسته است نوسان‌های باد را به‌طور قابل‌توجهی کاهش دهد. در ژاپن، پل نیکو (Nikkei Bridge) با میراگرهای ویسکوزی ترکیبی، توانست در برابر امواج زلزلهٔ شدید مقاومت بالایی نشان دهد. در ایران، پروژهٔ برج میلاد تهران از میراگرهای اصطکاکی به‌عنوان بخشی از سیستم کاهش لرزش استفاده کرده و این امر به‌ویژه در روزهای باد شدید تأثیر مثبت داشته است.

آینده میراگرهای سازه‌ای

پیشرفت‌های اخیر در زمینهٔ مواد هوشمند و فناوری‌های حسگر، امکان ایجاد میراگرهای فعال (Active Dampers) را فراهم کرده است. این میراگرها با استفاده از حسگرهای شتاب‌سنج و کنترل‌کننده‌های دیجیتال، به‌صورت لحظه‌ای مقدار دمپر را تنظیم می‌کنند و حتی می‌توانند پیش‌بینی نوسان‌های آینده را بر پایهٔ الگوریتم‌های یادگیری ماشین انجام دهند. علاوه بر این، ترکیب میراگرهای ویسکوزی با مواد نانو‌ساختاری باعث افزایش کارایی و کاهش وزن این دستگاه‌ها می‌شود. انتظار می‌رود در دهه‌های آینده، میراگرهای هوشمند به‌عنوان جزء اصلی طراحی‌های مقاوم در برابر زلزله در ساختمان‌های مدرن به‌کار گرفته شوند.

نتیجه‌گیری

میراگرهای سازه‌ای به‌عنوان یکی از ابزارهای کلیدی مهندسی دینامیک، نقش اساسی در بهبود ایمنی، راحتی و طول عمر ساختمان‌ها ایفا می‌کنند. با درک عمیق اصول فیزیکی، انواع مختلف و روش‌های طراحی دقیق، مهندسان می‌توانند بهترین راه‌حل را برای هر پروژه انتخاب کنند. با توجه به پیشرفت‌های فناوری و نیاز روزافزون به سازه‌های مقاوم در برابر حوادث طبیعی، میراگرها نه تنها ابزارهای فعلی هستند، بلکه پایه‌ای برای نوآوری‌های آینده در مهندسی سازه خواهند بود.
