نقشه‌برداری ساختمانی؛ روش‌های اندازه‌گیری و تهیه نقشه Construction Surveying

نقشه‌برداری ساختمانی یکی از پایه‌های اساسی در هر پروژه عمرانی است که بدون آن، هیچ‌یک از مراحل طراحی، ساخت یا نظارت می‌تواند به‌صورت دقیق و کارآمد پیش برود. این حوزه نه تنها به تعیین مختصات جغرافیایی قطعات زمین می‌پردازد، بلکه با ترکیب داده‌های توپوگرافی، ژئومکانیک و مهندسی، اطلاعاتی جامع برای تهیه نقشه‌های اجرایی، برنامه‌ریزی زمان‌بندی و کنترل هزینه‌ها فراهم می‌سازد.

مفهوم نقشه‌برداری ساختمانی

در مقایسه با نقشه‌برداری کلی که بیشتر به تعیین حدود کلی زمین و توپوگرافی کلی می‌پردازد، نقشه‌برداری ساختمانی تمرکز خود را بر جزئیات دقیق سایت ساخت، موقعیت دقیق اجزای سازه، زیرساخت‌های زیرزمینی و ملاحظات محیطی می‌گذارد. این اطلاعات شامل ارتفاعات، شیب‌ها، نقاط مرجع، خطوط مرزی، مکان‌گذاری زیرساخت‌های آب و برق، و حتی داده‌های مربوط به خاک و سنگ‌شناسی می‌شود. استفاده از ابزارهای پیشرفته نظیر توتال استیشن، لیزر اسکن ۳ بعدی و سیستم‌های GNSS (Global Navigation Satellite System) امکان‌پذیر می‌سازد و دقت اندازه‌گیری را به زیر سانتی‌متر می‌رساند.

روش‌های اندازه‌گیری در نقشه‌برداری ساختمانی

در طول سال‌های اخیر، تکنولوژی‌های مختلفی برای اندازه‌گیری دقیق در حوزه ساخت و ساز توسعه یافته‌اند. هر کدام از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند که بسته به شرایط پروژه، انتخاب می‌شوند.

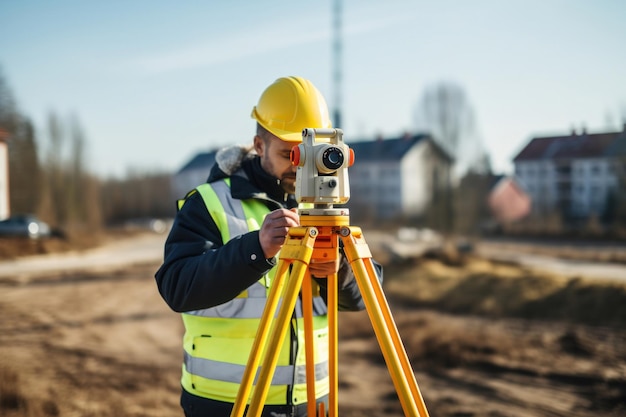

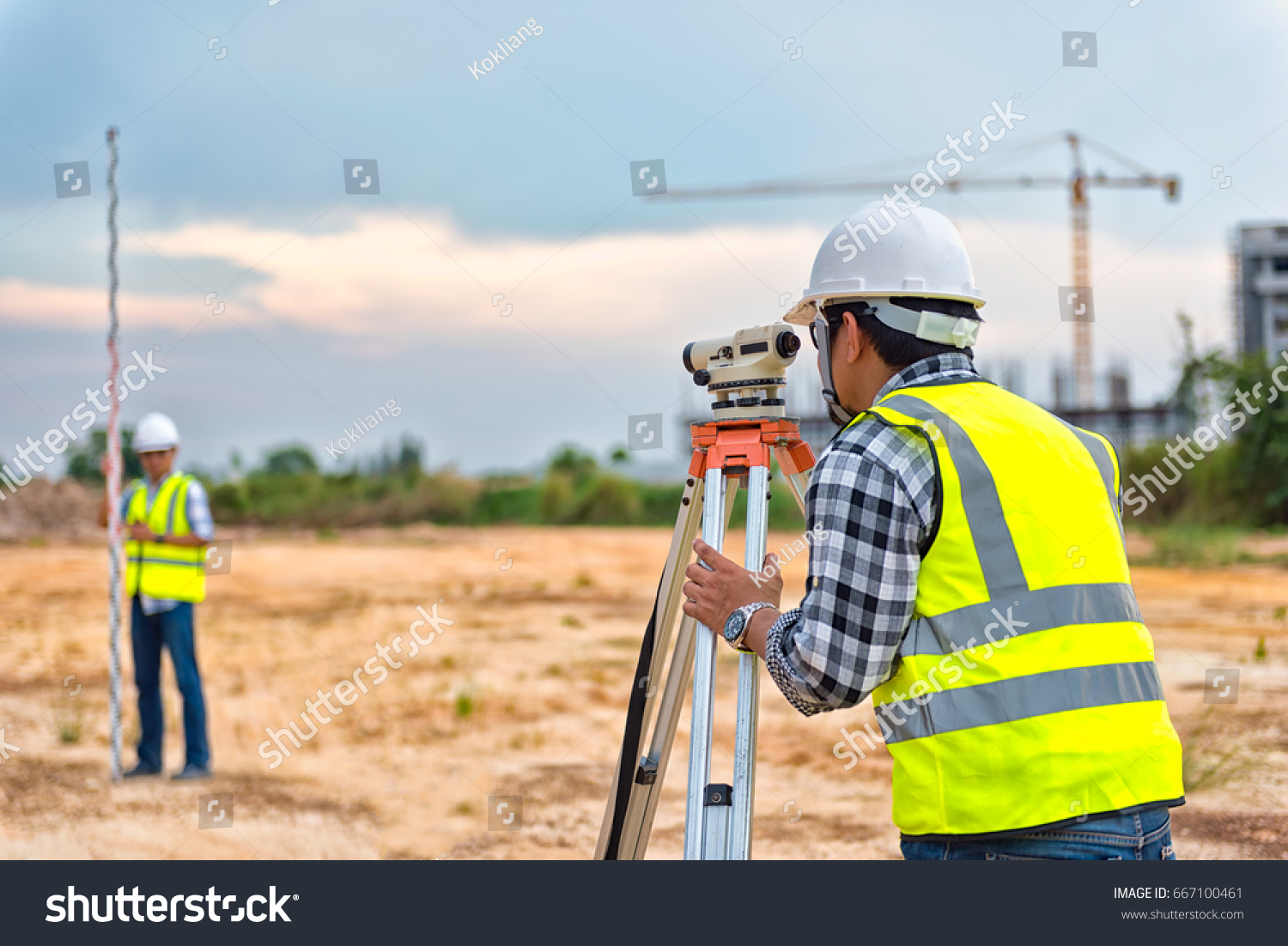

توپولوژی سنتی (تراس‌استیشن)

توپولوژی سنتی که عمدتاً با استفاده از تراس‌استیشن انجام می‌شود، یکی از قدیمی‌ترین و معتبرترین روش‌ها برای تعیین مختصات نقاط در فضا است. این دستگاه‌ها با ارسال سیگنال الکترومغناطیسی به یک هدف یا بازتابگر، زاویه افق و ارتفاع را محاسبه کرده و با ترکیب این داده‌ها، مختصات سه‌بعدی نقطه هدف را استخراج می‌کنند. دقت این روش در شرایطی که محیطی باز و بدون مانع باشد، به‌خوبی می‌تواند به زیر سانتی‌متر برسد.

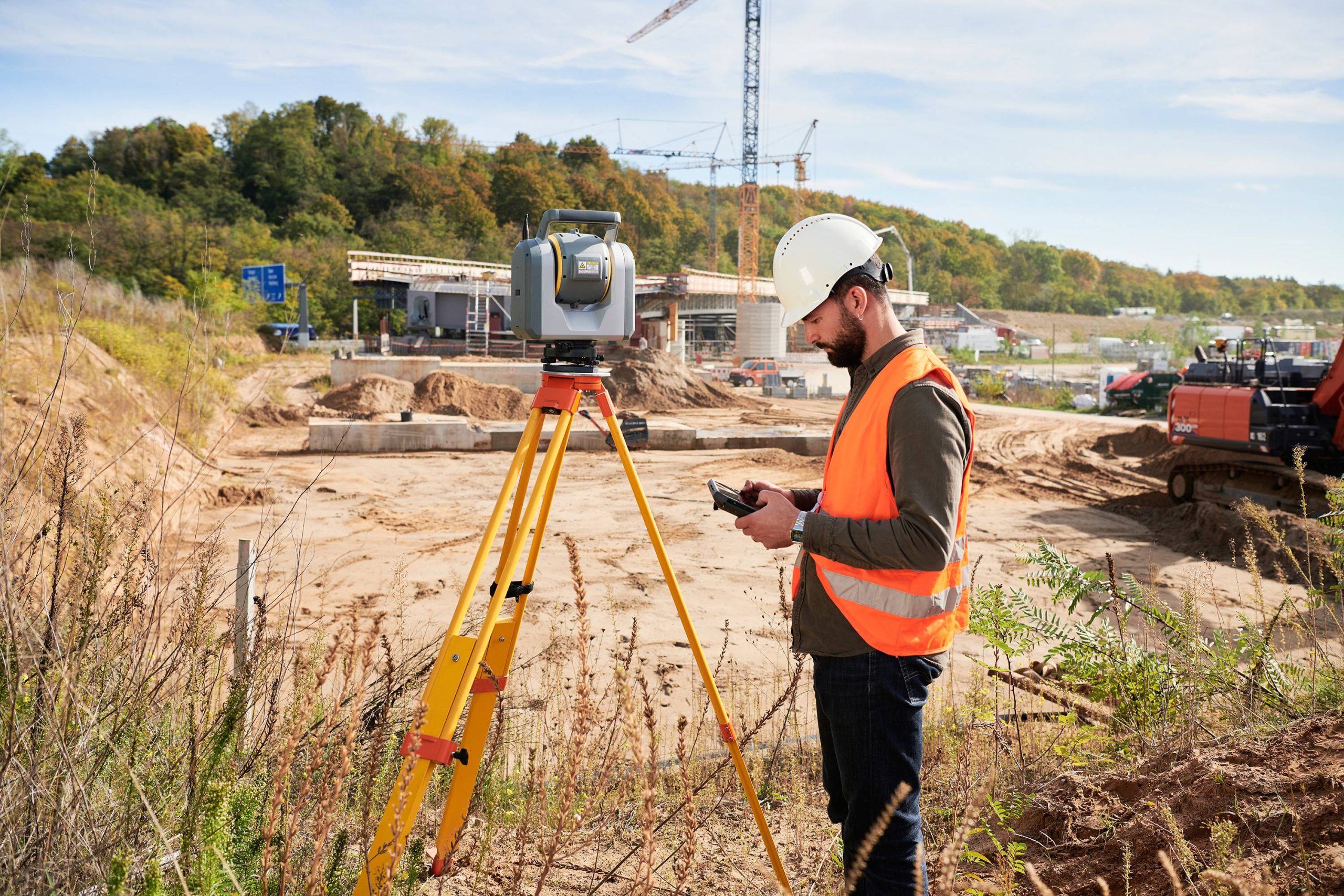

لیدار اسکن (LiDAR) سه‌بعدی

در سال‌های اخیر، اسکن لیزری سه‌بعدی یا LiDAR به عنوان یک ابزار قدرتمند برای جمع‌آوری داده‌های نقطه‌ای (point cloud) به‌کار گرفته می‌شود. این تکنیک با انتشار اشعه لیزری به محیط و دریافت بازتاب آن، فاصله دقیق بین دستگاه و هدف را محاسبه می‌کند. مزیت اصلی این روش، سرعت بالای جمع‌آوری داده‌ها و توانایی ثبت جزئیات دقیق سطوح پیچیده مانند دیوارهای منحنی یا ساختارهای زیرزمینی است. داده‌های حاصل سپس با نرم‌افزارهای تخصصی پردازش شده و به مدل‌های سه‌بعدی دقیق تبدیل می‌شوند.

سیستم‌های GNSS و RTK

سیستم‌های موقعیت‌یابی ماهواره‌ای (GNSS) به‌ویژه روش Real-Time Kinematic (RTK) امکان تعیین موقعیت دقیق در زمان واقعی را برای تیم‌های میدانی فراهم می‌کند. این تکنیک با دریافت سیگنال‌های چندین ماهواره و مقایسهٔ آن با یک ایستگاه مرجع ثابت، خطاهای موقعیتی را به‌صورت لحظه‌ای اصلاح می‌نماید. مزیت اصلی GNSS این است که نیازی به خط دید مستقیم بین نقاط اندازه‌گیری ندارند، لذا در پروژه‌های بزرگ با موانع طبیعی یا شهری می‌توانند به‌صورت مؤثر عمل کنند.

تراکم‌سنج‌های دیجیتال و سونوگرافی

برای بررسی زیرساخت‌های زیرزمینی مانند لایه‌های خاک یا سنگ، تراکم‌سنج‌های دیجیتال و سونوگرافی به‌کار می‌روند. این ابزارها با ارسال امواج صوتی یا ارتعاشات مکانیکی به زمین، خواص فیزیکی لایه‌ها را شناسایی می‌کنند و اطلاعاتی دربارهٔ چگالی، رطوبت و ساختار زمین ارائه می‌دهند. این داده‌ها در ترکیب با نقشه‌های توپوگرافی، به مهندسان امکان می‌دهد تا طرح‌های پایه‌ای مناسب برای فونداسیون یا زیرساخت‌های دیگر را تدوین کنند.

مراحل تهیه نقشه اجرایی در پروژه‌های ساختمانی

تهیه نقشه اجرایی یک فرآیند چند مرحله‌ای است که از جمع‌آوری داده‌های میدانی تا تولید اسناد نهایی برای اجرا، شامل گام‌های زیر می‌شود:

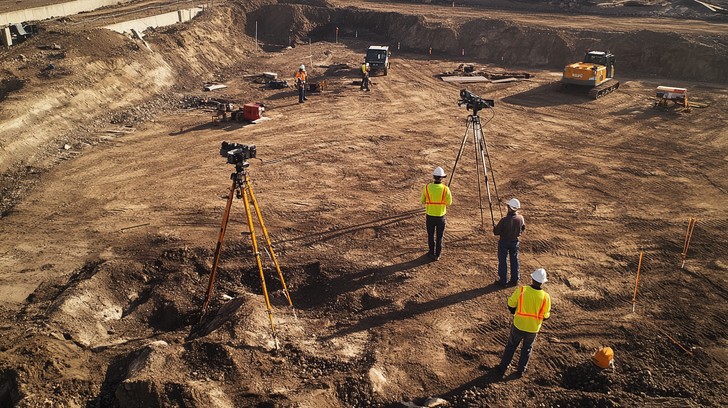

۱. جمع‌آوری داده‌های میدانی

در این مرحله، تیم میدانی با استفاده از ابزارهای ذکر شده، نقاط کلیدی سایت را ثبت می‌کند. این نقاط شامل مرزهای پروژه، نقاط مرجع، مکان‌های زیرساخت‌های پیش‌فرض (مانند خطوط آب، برق و گاز) و هر گونه موانع طبیعی یا ساختاری می‌باشد. داده‌ها به‌صورت فایل‌های GIS یا نقطه‌ابری ذخیره می‌شوند.

۲. پردازش و تجزیه و تحلیل داده‌ها

پس از جمع‌آوری، داده‌های نقطه‌ای با نرم‌افزارهای تخصصی مانند AutoCAD Civil 3D، Leica Cyclone یا Trimble Business Center پردازش می‌شوند. در این مرحله، خط‌مشی‌های توپوگرافی، مدل‌های دیجیتال زمین (DTM) و مدل‌های دیجیتال سطوح (DSM) ساخته می‌شوند. همچنین، با ترکیب داده‌های ژئوتکنیکی، نقشه‌های فونداسیون و خاک‌شناسی تهیه می‌گردد.

۳. تولید نقشه‌های نقشه‌برداری جزئی

در این گام، نقشه‌های جزئی شامل نقشه‌های توپوگرافی، نقشه‌های زیرساخت، نقشه‌های فونداسیون، نقشه‌های شبکه‌های خدماتی (آب، برق، گاز) و نقشه‌های ترافیک تولید می‌شوند. هر نقشه با توجه به استانداردهای ملی و بین‌المللی (مانند استانداردهای ISO یا استانداردهای مهندسی ایران) طراحی می‌گردد تا در مرحلهٔ بعدی، مهندسان طراحی بتوانند به‌صورت مستقیم از آن‌ها استفاده کنند.

۴. هماهنگی بین‌الملی و بومی

نقشه‌های تهیه‌شده باید با سایر تیم‌های پروژه (معماران، مهندسان سازه، مدیران ساخت) هماهنگ شوند. این هماهنگی شامل بررسی تداخل‌ها، اصلاحات لازم و به‌روزرسانی‌های لحظه‌ای می‌باشد. ابزارهای BIM (Building Information Modeling) مانند Revit یا Navisworks امکان ادغام تمامی لایه‌های نقشه‌برداری در یک مدل سه‌بعدی جامع را فراهم می‌کند.

۵. تأیید نهایی و انتشار

پس از تکمیل تمام اصلاحات، نقشه‌های نهایی توسط مراجع قانونی (مانند سازمان شهرسازی، شهرداری و سازمان ملی زمین) بررسی و تأیید می‌شوند. پس از دریافت تایید، این اسناد به‌صورت دیجیتال و چاپی در اختیار تیم اجرایی قرار می‌گیرد و به‌عنوان مرجع اصلی برای ساخت و نظارت استفاده می‌شود.

چالش‌ها و راهکارهای نوین در نقشه‌برداری ساختمانی

اگرچه ابزارهای مدرن دقت بالایی را فراهم می‌کنند، اما چالش‌های خاصی همچنان وجود دارد. یکی از مهم‌ترین چالش‌ها، مدیریت حجم عظیم داده‌های نقطه‌ای (point cloud) است که پردازش آن‌ها به‌صورت زمان‌بر و پرهزینه می‌تواند باشد. برای رفع این مشکل، استفاده از الگوریتم‌های فشرده‌سازی هوشمند و پردازش ابری (cloud computing) به‌تدریج رایج می‌شود.

چالش دیگر، دقت در شرایط محیطی نامساعد مانند باران، مه یا نور کم است. در این موارد، ترکیب چندین روش (مثلاً GNSS به‌همراه لیزر اسکن) می‌تواند به‌عنوان یک راهکار ترکیبی عمل کرده و دقت نهایی را بهبود بخشد. همچنین، آموزش مداوم نیروی انسانی و به‌روزرسانی نرم‌افزارهای تخصصی نقش مهمی در بهره‌برداری بهینه از این فناوری‌ها ایفا می‌کند.

نتیجه‌گیری

نقشه‌برداری ساختمانی به‌عنوان یک رکن اساسی در فرآیندهای مهندسی عمران، نه تنها به تعیین دقیق موقعیت جغرافیایی کمک می‌کند، بلکه با فراهم آوردن اطلاعات جامع توپوگرافی، ژئوتکنیکی و زیرساختی، پایه‌ای مستحکم برای طراحی، ساخت و نظارت بر پروژه‌های ساختمانی ایجاد می‌نماید. با پیشرفت فناوری‌های نوین مانند LiDAR، GNSS‑RTK و BIM، دقت و کارایی این حوزه به‌طور چشمگیری ارتقا یافته است؛ اما همچنان نیاز به به‌کارگیری روش‌های ترکیبی، مدیریت داده‌های بزرگ و آموزش مستمر متخصصان وجود دارد. سرمایه‌گذاری در این زمینه، نه تنها هزینه‌های اجرایی را کاهش می‌دهد، بلکه باعث ارتقای کیفیت ساخت، بهبود ایمنی و افزایش سرعت تحویل پروژه‌ها می‌شود.
