دیوار حائل؛ طراحی و اجرای سازه‌های نگهدارنده خاک Retaining Wall Design

دیوارهای حائل به‌عنوان یکی از کلیدی‌ترین سازه‌های مهندسی ژئوتکنیک، نقش اساسی در پایداری خاک، جلوگیری از رانش‌های زمینی و ایجاد فضاهای کاربردی در پروژه‌های عمرانی ایفا می‌کنند. این سازه‌ها نه تنها از لحاظ عملکردی بلکه از نظر هزینه، زمان اجرا و زیبایی‌شناسی نیز به‌دقت طراحی می‌شوند تا هم‌زمان با حفظ استحکام، اثرات زیست‌محیطی را به‌حداقل برسانند.

مفهوم و اصول پایه‌ای دیوار حائل

دیوار حائل در واقع یک سازه است که با ایجاد یک مانع فیزیکی، فشارهای فعال و غیرفعال خاک را متعادل می‌کند. بر اساس قوانین تعادل نیوتن، این دیوار باید قادر باشد نیروهای افقی ناشی از فشار خاک، وزن خود و بارهای زنده یا مرده را به‌صورت ایمن به خاک زیرین منتقل کند. در این میان، عوامل مهمی چون زاویه تراکم، ضریب اصطکاک داخلی و پایدارسازی زیرین به‌دقت مورد بررسی قرار می‌گیرند.

انواع دیوارهای حائل

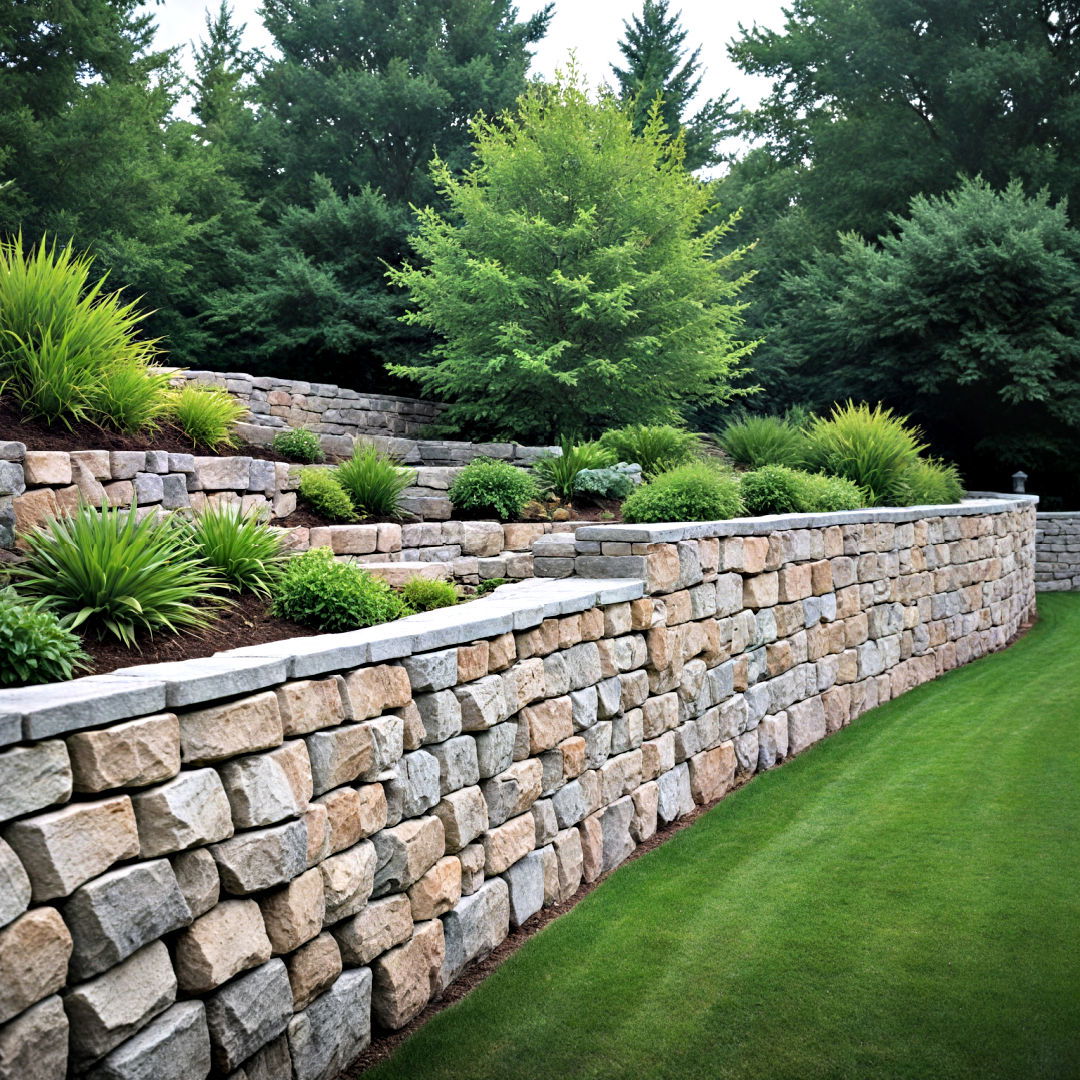

• دیوارهای سنگی (Masonry Retaining Walls): با استفاده از بلوک‌های سنگی یا بتن پیش‌ساخته ساخته می‌شوند و برای ارتفاع‌های متوسط مناسب هستند.

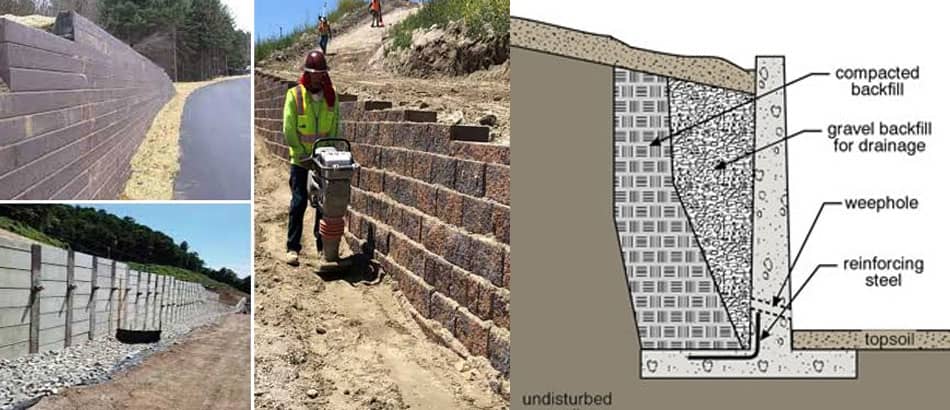

• دیوارهای گرهی (Gravity Retaining Walls): وزن خود را به‌عنوان نیروی مقاوم‌کننده در برابر فشار خاک به‌کار می‌گیرند و معمولاً از بتن مسلح یا سنگ طبیعی ساخته می‌شوند.
• دیوارهای ترکیبی (Hybrid Retaining Walls): ترکیبی از روش‌های گرهی و تنش‌دار هستند و به‌ویژه در پروژه‌های پیچیده با محدودیت فضا مورد استفاده قرار می‌گیرند.
• دیوارهای تنش‌دار (Anchored Retaining Walls): با استفاده از سیم‌کشی یا میخ‌های فولادی به‌صورت فعال فشار خاک را کاهش می‌دهند و برای ارتفاع‌های بزرگ توصیه می‌شوند.

مراحل کلیدی طراحی دیوار حائل

طراحی مؤثر یک دیوار حائل شامل چندین مرحله‌ی ربطی است که هر کدام به‌دقت باید انجام شود تا خطرات احتمالی به حداقل برسد. در ادامه این مراحل به‌صورت گام به گام بررسی می‌شوند.

1. تحلیل ژئوتکنیکی خاک

در این گام، آزمایش‌های میدانی و آزمایشگاهی برای تعیین ویژگی‌های مکانیکی خاک شامل ضریب اصطکاک داخلی (φ)، ضریب چسبندگی (c) و پتانسیل نشست انجام می‌شود. نتایج این آزمایش‌ها پایه‌ای برای محاسبه فشارهای خاک بر دیوار خواهد بود.

2. محاسبه فشارهای فعال و غیرفعال

با استفاده از معادلات کلاسیک کائولن یا روش‌های پیشرفته‌تر مانند نرم‌افزارهای FEM، فشارهای فعال (شامل فشار افقی و عمودی) تخمین زده می‌شوند. در این مرحله، تأثیر آب زیرزمینی، بارهای زنده (مانند ترافیک) و بارهای مرده (مانند وزن خود دیوار) نیز وارد محاسبه می‌شود.

3. تعیین ابعاد مقطع و وزن

بر اساس فشارهای محاسبه‌شده، مقطع تقاطع دیوار (عرض، ارتفاع و طول) به‌گونه‌ای انتخاب می‌شود که بتواند بارهای افقی را با حداکثر ایمنی تحمل کند. در اینجا استفاده از نرم‌افزارهای پیش‌پردازش سازه‌ای مانند SAP2000 یا ETABS می‌تواند به‌دست‌آوردن نتایج دقیق‌تر کمک کند.

4. بررسی پایداری شیب و نشست

پایداری کلی دیوار به‌عوامل زیر وابسته است:

• پایداری شیب (Slope Stability)
• پایداری کشش (Pull‑out Stability)
• نشست (Settlement)

هر یک از این موارد با استفاده از مدل‌های عددی یا روش‌های تحلیلی ارزیابی می‌شود تا اطمینان حاصل شود که دیوار در طول عمر خود به‌خطر نیفتد.

مواد سازنده و تکنولوژی‌های نوین

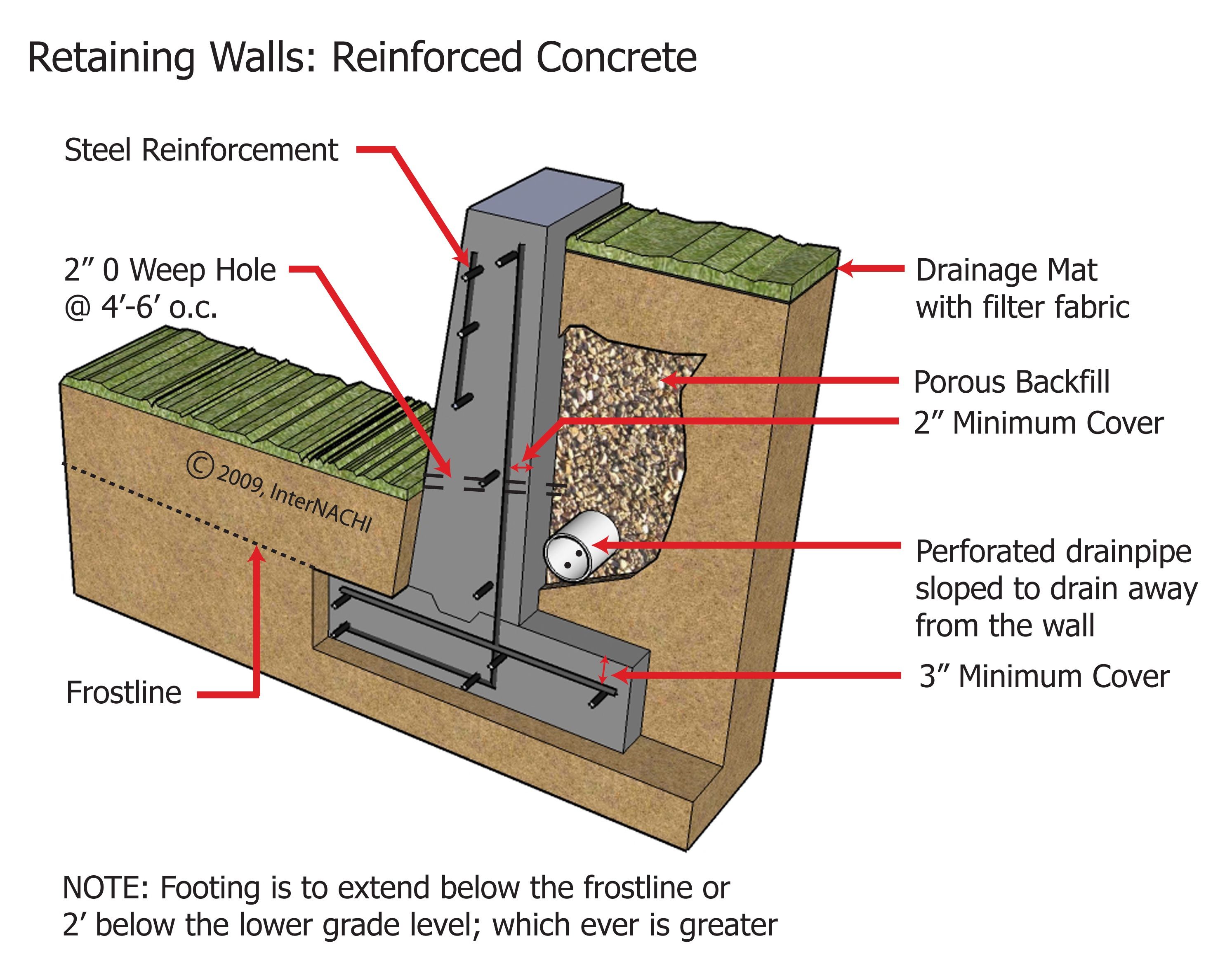

در سال‌های اخیر، پیشرفت‌های قابل‌توجهی در زمینه مواد سازنده دیوارهای حائل رخ داده است. به‌عنوان مثال، استفاده از بتن پرپروتئین (High‑Performance Concrete) با افزودن الیاف پلی‌پروپیلن یا فولاد، مقاومت فشاری و کششی را به‌طور چشمگیری افزایش می‌دهد. همچنین، فناوری‌های پیشرفته نظیر سیستم‌های ترکیبی هیدرولیک‑میکانی که در تصویر سوم نشان داده شده‌اند، امکان ساخت دیوارهای با ارتفاع بالا و زمان ساخت کوتاه‌تر را فراهم می‌سازند.

نقش نرم‌افزارهای BIM در بهبود فرآیند ساخت

پلتفرم‌های BIM (Building Information Modeling) به مهندسان اجازه می‌دهند تا مدل‌های سه‌بعدی دقیق از دیوار حائل ایجاد کنند، تداخل‌ها را شناسایی و برنامه‌ریزی زمان‌بندی را بهینه‌سازی کنند. این ابزارها به‌ویژه در پروژه‌های شهری که فضای محدود و نیاز به هماهنگی با زیرساخت‌های موجود وجود دارد، مؤثر هستند.

مراحل اجرایی و کنترل کیفیت

پس از نهایی‌سازی طراحی، اجرای صحیح دیوار حائل مستلزم رعایت دقیق چندین مرحله است:

• آماده‌سازی پایه: خاک زیرین باید با استفاده از فشرده‌سازی لایه به لایه یا روش‌های تثبیت خاک، به‌صورت یکنواخت تثبیت شود.
• نصب قالب یا سنگ‌های پیش‌ساخته: در صورت استفاده از دیوارهای گرهی، قالب‌های فلزی یا سنگ‌های پیش‌ساخته به‌دقت بر روی پایه نصب می‌شوند.
• ریختن بتن و کمپرس‌کردن: بتن با افزودن افزودنی‌های مناسب (مثلاً ادیشن‌های ضد آب) ریخته می‌شود و با کمپرسورهای ارتعاشی فشرده‌سازی می‌گردد.
• نصب سیستم‌های ارتعاشی یا میخ‌های تنش‌دار: برای دیوارهای تنش‌دار، میخ‌ها یا کابل‌های فولادی بر پایه‌های عمیق نصب می‌شوند و تنش لازم اعمال می‌شود.
• کنترل کیفیت و آزمون‌های نهایی: پس از تکمیل ساخت، آزمون‌های فشار، آزمون‌های نشست و بررسی‌های بصری برای اطمینان از رعایت استانداردهای ملی (مانند آیین‌نامه ۲۶۲۲) انجام می‌شود.

نگهداری و بازنگری دوره‌ای

عواملی مانند نفوذ آب، تغییرات دما و بارهای غیرمنتظره می‌توانند به مرور زمان عملکرد دیوار حائل را تحت تأثیر قرار دهند. برای حفظ طول عمر سازه، برنامه‌ریزی‌های زیر توصیه می‌شود:

• بازرسی بصری هر شش ماه یک‌بار برای شناسایی ترک‌ها یا تخریب پوشش.
• نظرسنجی فشار آب زیرزمینی برای جلوگیری از فشارهای هیدرولیک ناخواسته.
• تعمیرات نقطه‌ای با استفاده از مواد مرمت پیشرفته مانند رزین‌های اپوکسی.

اقتصاد پروژه و مزایای زیست‌محیطی

اگرچه هزینه اولیه ساخت دیوار حائل می‌تواند بالا باشد، اما در مقایسه با هزینه‌های خسارت ناشی از رانش‌های خاک یا فرسایش، این سرمایه‌گذاری به‌صرفه محسوب می‌شود. علاوه بر این، استفاده از مواد بازیافتی (مانند سنگ‌های خرد شده بازیافتی) و طراحی‌های بهینه می‌تواند ردپای کربن پروژه را به‌طور قابل‌توجهی کاهش دهد.

نتیجه‌گیری

طراحی و اجرای دیوارهای حائل، ترکیبی از مهندسی ژئوتکنیک دقیق، انتخاب مناسب مواد، به‌کارگیری فناوری‌های نوین و برنامه‌ریزی دقیق اجرایی است. با رعایت اصول ذکرشده و استفاده از نرم‌افزارهای پیشرفته، می‌توان سازه‌های مقاوم، اقتصادی و زیست‌محیطی سازگار تولید کرد که نه‌تنها امنیت زیرساخت‌های شهری را تضمین می‌کند، بلکه به بهبود کیفیت زندگی شهروندان نیز کمک می‌کند.
