طراحی سازه نگهبان؛ روش‌های حفاظت از گودبرداری Retaining Structures
در پروژه‌های عمرانی، گودبرداری‌های عمیق و گسترده به‌دلیل خطرات پایداری خاک و تأثیرات زیست‌محیطی، نیازمند ساختارهای نگهبان (Retaining Structures) هستند. این سازه‌ها نه تنها از ریزش خاک جلوگیری می‌کنند، بلکه با بهبود توزیع فشارها، دوام سطوح کاربری را تضمین می‌نمایند. در این مقاله به بررسی اصول طراحی سازه‌های نگهبان، انواع متداول آن‌ها و روش‌های پیشرفته حفاظت از گودبرداری می‌پردازیم.
مقدمه‌ای بر سازه‌های نگهبان
سازه‌های نگهبان به‌عنوان یکی از مهم‌ترین عناصر مهندسی ژئوتکنیک، نقش اساسی در جلوگیری از نشست‌های ناخواسته، فرسایش و تخریب زیرساخت‌ها ایفا می‌کنند. انتخاب صحیح نوع نگهبان، بسته به شرایط خاک، ارتفاع گودبرداری و بارهای وارده، می‌تواند هزینه‌های اجرایی را به‌طور چشمگیری کاهش دهد. علاوه بر این، طراحی مناسب می‌تواند عمر مفید سازه را افزایش دهد و ریسک‌های زیست‌محیطی را کاهش دهد.

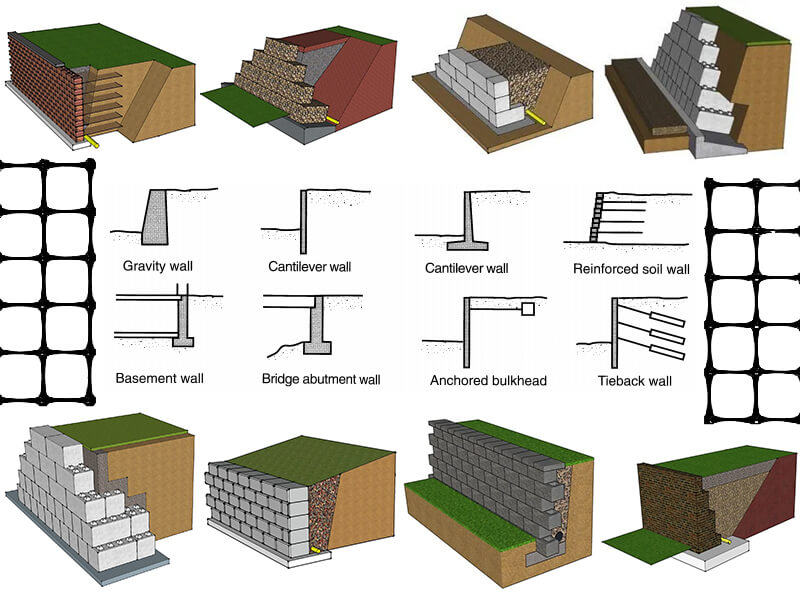

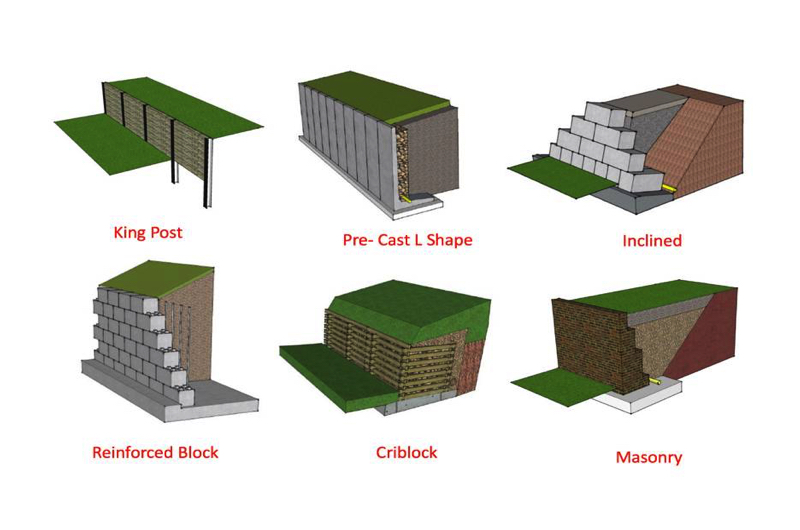

انواع دیوارهای نگهبان
در بازار مهندسی، چندین نوع دیوار نگهبان به‌کار می‌روند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. مهم‌ترین این انواع عبارتند از:
- دیوارهای بتنی مسلح (Reinforced Concrete Retaining Walls): مناسب برای ارتفاع‌های متوسط تا زیاد و بارهای سنگین؛ به‌دلیل مقاومت بالا در برابر فشارهای خاک، به‌طور گسترده در پروژه‌های شهری استفاده می‌شود.
- دیوارهای سنگی (Masonry Retaining Walls): برای ارتفاع‌های کم تا متوسط مناسب‌اند؛ نصب سریع و هزینه کمتر آن‌ها را برای پروژه‌های کوچک مناسب می‌کند.
- دیوارهای گره‌دار (Gabion Retaining Walls): از سبدهای فولادی پر شده با سنگ تشکیل می‌شود؛ به‌دلیل قابلیت جذب ارتعاش و انعطاف‌پذیری در برابر فشارهای متغیر، در مناطق زلزله‌پذیر ترجیح داده می‌شود.
- دیوارهای پیش‌تن (Precast Retaining Walls): قطعات پیش‌ساخته که در محل نصب می‌شوند؛ زمان ساخت را به‌طور قابل‌توجهی کاهش می‌دهند.
- دیوارهای خاک‌پوش (Mechanically Stabilized Earth – MSE): ترکیبی از خاک، لایه‌های تقویت‌کننده (مانند جعبه‌های فولادی) و پوشش‌های ژئوتکستایل؛ برای پروژه‌های بزرگ و طولانی‌مدت مناسب‌اند.

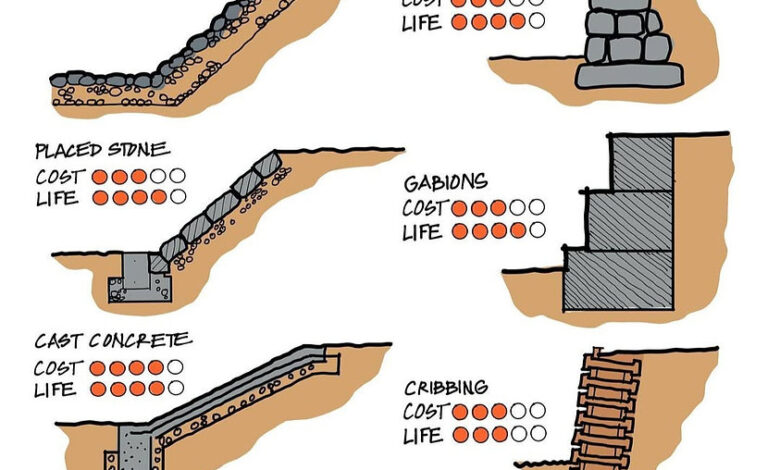

مزایا و معایب هر نوع دیوار
در انتخاب نوع دیوار باید عوامل زیر مد نظر قرار گیرد:
- ارتفاع گودبرداری: دیوارهای بتنی برای ارتفاع‌های بالا مناسب‌اند؛ در حالی که دیوارهای سنگی بیشتر برای ارتفاع‌های کمتر به‌کار می‌روند.
- شرایط زمینی: خاک‌های رسی و نرم نیاز به تقویت‌های اضافی دارند؛ در این موارد دیوارهای گابین یا MSE عملکرد بهتری دارند.
- زمان و هزینه ساخت: دیوارهای پیش‌تن زمان نصب کوتاه‌تری دارند؛ اما هزینه اولیه بالاتری نسبت به دیوارهای سنگی دارند.
اصول کلی طراحی سازه‌های نگهبان
طراحی هر ساختار نگهبان باید بر پایهٔ اصول ژئوتکنیک و مکانیک خاک باشد. مهم‌ترین گام‌ها شامل موارد زیر است:
- تحلیل فشار خاک: محاسبهٔ فشار فعال (Active Pressure) و فشار پشتی (Passive Pressure) بر اساس قوانین کوئین و کلامین.
- انتخاب نوع پایه: بسته به عمق گودبرداری و نوع خاک، پایه می‌تواند به‌صورت عمیق (پایه‌های عمیق) یا سطحی (پایه‌های سطحی) باشد.
- محاسبهٔ نیروی کششی و فشاری: برای جلوگیری از شکست بتن یا سنگ، باید نیروی کششی در میل‌پایه‌ها و نیروی فشاری در دیوارهای بتنی به‌دقت محاسبه شود.
- طراحی سیستم زهکشی: نصب لایه‌های زهکشی، لوله‌های جمع‌آوری آب و فیلترهای ژئوتکستایل برای کاهش فشار آب زیرزمینی ضروری است.
- ارزیابی پایداری کلی: از جمله بررسی پایداری شیب، پایداری پل‌کشی و پایداری برشی برای اطمینان از عدم ریزش یا نشست ناخواسته.
نقش زهکشی در حفاظت از گودبرداری
آب زیرزمینی می‌تواند فشارهای خاک را به‌طور قابل‌توجهی افزایش دهد و منجر به شکست ناگهانی دیوارهای نگهبان شود. به‌کارگیری سیستم‌های زهکشی فعال (مانند لوله‌های جمع‌آوری آب) یا غیرفعال (لایه‌های سنگی یا ژئوتکستایل) باعث کاهش فشار هیدرولیکی می‌شود و دوام سازه را تضمین می‌کند.
روش‌های حفاظت از گودبرداری
در پروژه‌های بزرگ، گودبرداری عمیق می‌تواند به‌سرعت منجر به ناپایداری خاک شود. چندین روش پیشرفته برای حفاظت از این گودبرداری‌ها وجود دارد که به‌صورت زیر خلاصه می‌شوند:
- دیوارهای موقت (Temporary Shoring): استفاده از سیستم‌های میخی یا فولادی برای پشتیبانی موقت حین کارهای ساختمانی.
- تقویت خاک با جعبه‌های فولادی (Soil Nailing): نصب میخ‌های فولادی با چسب‌کاری در طول گودبرداری برای تقویت خاک اطراف.
- سیستم‌های پیش‌تن (Precast Shoring): قطعات پیش‌ساخته که به‌سرعت در محل نصب می‌شوند و نیروی پشتیبانی را توزیع می‌کنند.
- پوشش‌های ژئوتکستایل: استفاده از نوارهای ژئوتکستایل در لایه‌های خاکی برای جلوگیری از ریزش‌های ریز.
- تکنیک‌های فشار مثبت (Positive Pressure Techniques): تزریق آب یا گاز در فضاهای خالی برای ایجاد فشار مثبت که مانع ریزش خاک می‌شود.

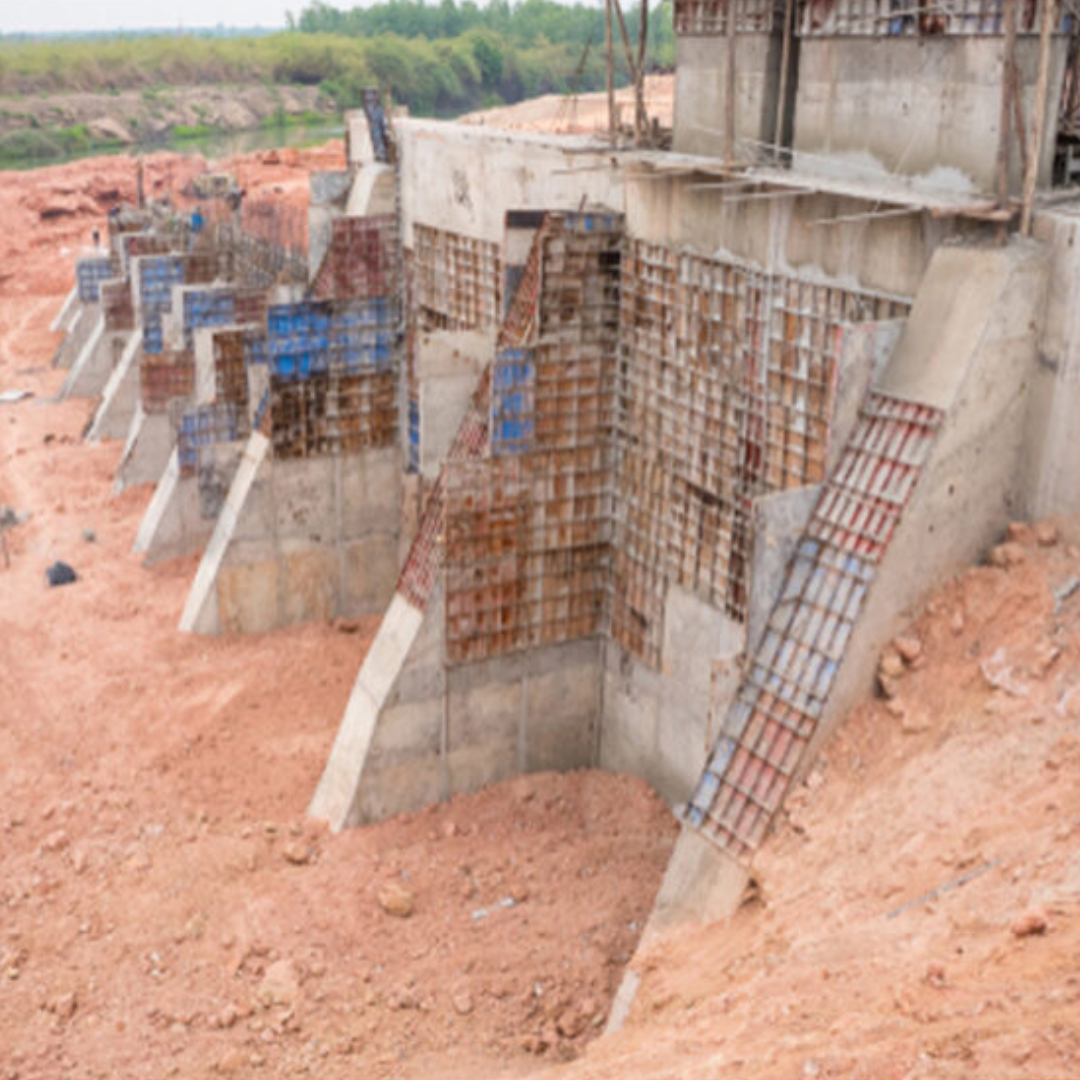

کاربردهای عملی در پروژه‌های شهری
در ساخت و سازهای شهری، به‌ویژه در زیرساخت‌های مترو، پل‌سازی و پارکینگ‌های زیرزمینی، ترکیبی از روش‌های بالا برای حفظ ایمنی گودبرداری‌ها استفاده می‌شود. به‌عنوان مثال، در پروژه‌های مترو تهران، از ترکیب دیوارهای پیش‌تن، زهکشی فعال و پوشش‌های ژئوتکستایل برای اطمینان از پایداری خاک در طول عملیات حفاری استفاده شده است.
نکات اجرایی برای بهبود عملکرد سازه‌های نگهبان
برای دستیابی به نتایج بهینه، مهندسان باید به موارد زیر توجه ویژه داشته باشند:
- تست‌های میدانی خاک پیش از طراحی: آزمایش‌های فشار، تراکم و نفوذپذیری برای تعیین خصوصیات دقیق خاک.
- محاسبهٔ دقیق فشارهای آب زیرزمینی: استفاده از مدل‌های هیدرولیکی برای پیش‌بینی تغییرات فشار در طول زمان.
- نظارت مستمر بر ساخت: استفاده از حسگرهای فشار و شیب برای پایش وضعیت دیوار در طول ساخت و پس از آن.
- انطباق با استانداردهای ملی و بین‌المللی: رعایت آیین‌نامه‌های ASTM، ACI و استانداردهای مهندسی ایران برای تضمین کیفیت.
- برنامه‌ریزی برای نگهداری: تدوین برنامه‌های دوره‌ای بررسی و تعمیرات دیوارهای نگهبان به‌منظور جلوگیری از خرابی‌های ناگهانی.
تحلیل هزینه‑فایده در انتخاب نوع نگهبان
در هر پروژه، هزینه اولیه صرف‌نظر از نوع ساختار، باید در مقابل هزینه‌های طولانی‌مدت مانند تعمیرات، نگهداری و خسارت‌های احتمالی مقایسه شود. به‌عنوان مثال، اگرچه دیوارهای گابین هزینه اولیه کمتری دارند، اما ممکن است در دوره‌های طولانی‌مدت به‌دلیل نیاز به تعویض سنگ یا تعمیرات زیست‌محیطی، هزینه‌های بیشتری داشته باشند. از سوی دیگر، دیوارهای بتنی مسلح، اگر به‌درستی طراحی و اجرا شوند، می‌توانند به‌صورت یک‌بار سرمایه‌گذاری، هزینه‌های عملیاتی را به‌حداقل برسانند.
نتیجه‌گیری
طراحی سازه‌های نگهبان یک فرآیند چند‌بعدی است که ترکیبی از دانش ژئوتکنیک، مهندسی سازه و مدیریت پروژه را می‌طلبد. با درک دقیق انواع دیوارهای نگهبان، اصول طراحی صحیح و روش‌های پیشرفته حفاظت از گودبرداری، مهندسان می‌توانند پروژه‌های عمرانی را با ایمنی بالا، هزینه بهینه و دوام طولانی‌مدت به انجام برسانند. رعایت استانداردهای فنی، استفاده از سیستم‌های زهکشی مؤثر و نظارت مستمر در طول عمر سازه، کلید موفقیت در جلوگیری از ریزش خاک و ارتقای کیفیت زیرساخت‌های شهری می‌باشند.
